Bộ dụng cụ đo các đại lượng không điện môn Công Nghệ theo TT 38, 39/2021

Mô tả

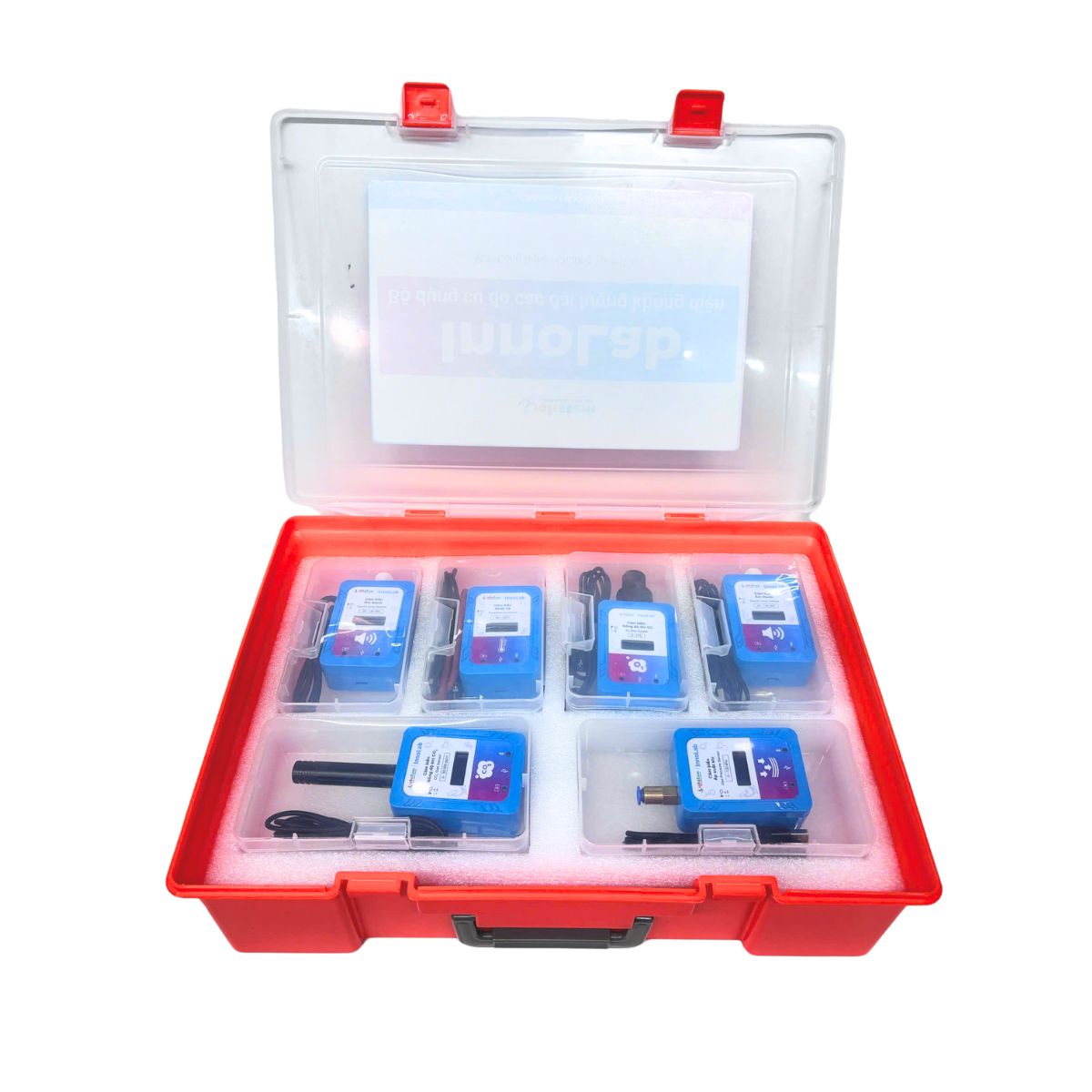

Bộ dụng cụ đo các đại lượng không điện gồm:

1. Bộ thu nhận tín hiệu

Công dụng: Thu thập, xử lý thông tin tín hiệu từ các cảm biến tương thích trong danh mục hoàn toàn tự động và hiển thị ra màn hình cảm ứng, có thể hiển thị trên màn hình máy tính hoặc máy chiếu qua các phụ kiện mở rộng.

Có các cổng kết nối với các cảm biến và các cổng USB, SD để xuất dữ liệu. Phần mềm tự động nhận dạng và hiển thị tên, loại cảm biến, hỗ trợ lưu trữ kết quả.

Có thể kết nối với máy tính lưu trữ, phân tích và trình chiếu dữ liệu. Được tích hợp các công cụ để phân tích dữ liệu.

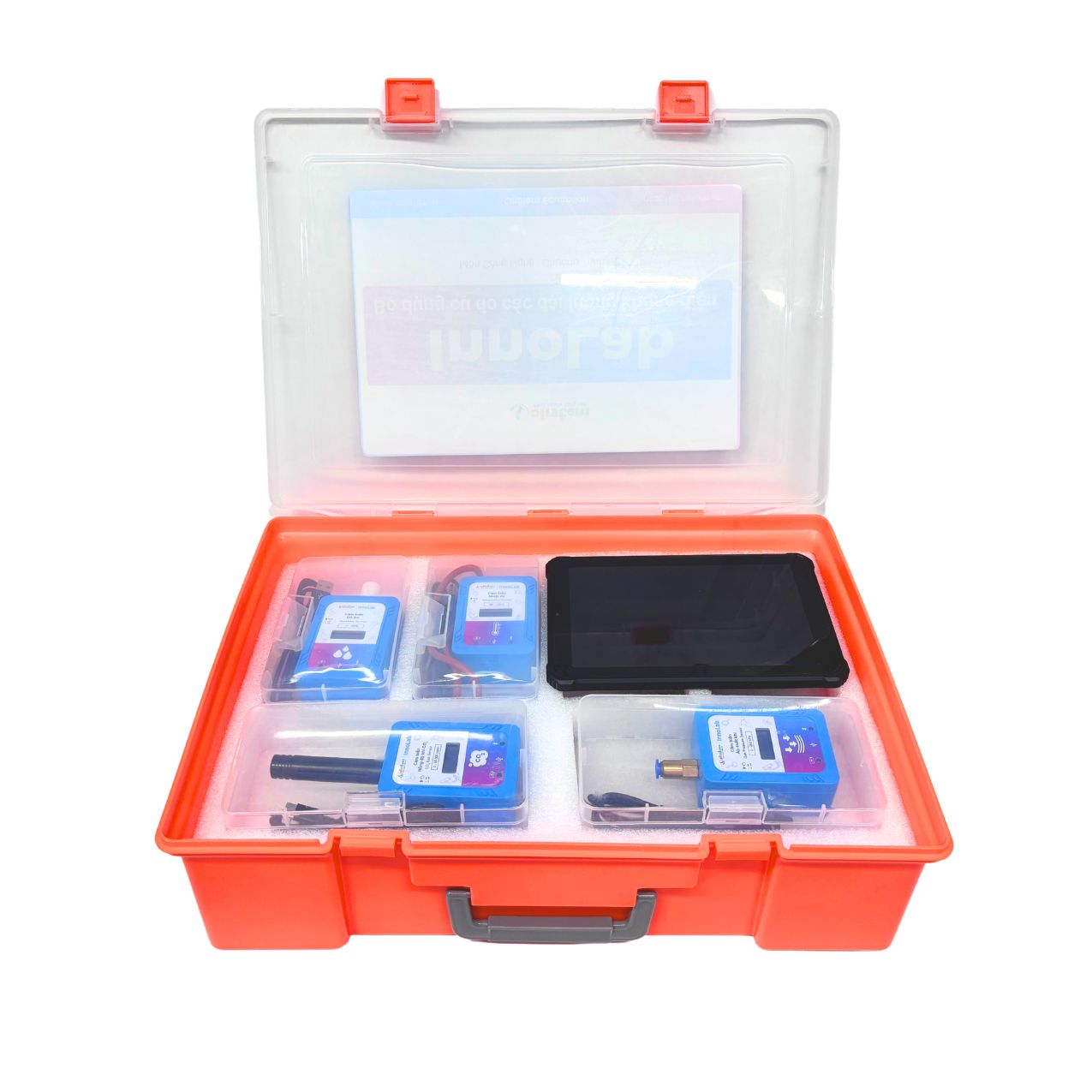

Thiết bị sử dụng một máy tính bảng với màn hình có tích hợp phần mềm xử lý dữ liệu, phục vụ cho các thí nghiệm đi kèm, với nhiều giao diện hiển thị dữ liệu khác nhau:

Bạn có thể kết nối thiết bị trong bộ dụng cụ đo các đại lượng không điện này với bàn phím và chuột thông qua kết nối Bluetooth.

Thông số kỹ thuật:

• Bộ vi xử lý: Dual core processor
• Màn hình 8 hoặc 10.1 inch, Độ phân giải camera sau: 8 MP, có đèn flash
• Có khả năng kết nối các cảm biến bằng Bluetooth hoặc có dây khi sử dụng thêm bộ chia cổng USB
• Có cổng cắm thẻ nhớ Micro SD, hỗ trợ tối đa 1GB giúp lưu trữ dữ liệu và chia sẻ với máy tính
• Có cổng USB Type C để sạc pin
• Có khả năng hiển thị đồng thời 4 loại cảm biến khác nhau theo từng màu khác nhau trên biểu đồ
• Có khả năng kết nối Internet qua WiFi

2. Các cảm biến trong bộ dụng cụ đo các đại lượng không điện

Cảm biến 1: Cảm biến đo nồng độ khí C02

• Kích thước 80x60x35
• Cổng USB Type C để kết nối với bộ thu nhận dữ liệu và để sạc pin
• Pin sạc Li-Ion 1600mah, chạy liên tục trong 20h
• Thang đo: 0 đến 27%, độ chính xác ±1% trên toàn thang đo, nhiệt độ hoạt động: -20 ~ 50oC, độ ẩm hoạt động: 0 ~ 99%

Cảm biến 2: Cảm biến đo Lượng Oxi hòa tan trong nước

Có thiết kế nhỏ gọn và dễ sử dụng. Cảm biến bao gồm 1 đầu dò và bộ xử lý tín hiệu, có màn hình LCD để nhìn thấy kết quả ngay lập tức. Đồng thời cảm biến cũng có khả năng truyền dữ liệu qua Bluetooth về bộ thu nhận số liệu.

Cảm biến đo được lượng oxy hòa tan trong nước theo 2 đơn vị là % (thang đo 0.0-300.0%) và mg/L (thang đo 0.0-30.0 mg/L) và nhiệt độ của nước.

Cảm biến 3: Cảm biến đo Nồng độ khí Oxi trong không khí

• Kích thước 80x60x35
• Cổng USB Type C để kết nối với bộ thu nhận dữ liệu và để sạc pin
• Pin sạc Li-Ion 1600mah, chạy liên tục trong 20h
• Thang đo từ -40°C tới 125°C, độ phân giải  ±0,01 °C

Cảm biến 4: Cảm biến đo Nhiệt độ dải rộng

• Kích thước 80x60x35
• Cổng USB Type C để kết nối với bộ thu nhận dữ liệu và để sạc pin
• Pin sạc Li-Ion 1600mah, chạy liên tục trong 20h
• Có thiết kế chống nước, dùng để được nhiệt độ của chất lỏng và các bề mặt.
• Thang đo từ -40°C tới 125°C, độ phân giải  ±0,01 °C

Cảm biến 5: Cảm biến đo Nhiệt độ và Độ ẩm không khí

• Kích thước 80x60x35
• Cổng USB Type C để kết nối với bộ thu nhận dữ liệu và để sạc pin
• Pin sạc Li-Ion 1600mah, chạy liên tục trong 20h
• Có thể đo được nhiệt độ và độ ẩm của không khí.
• Cảm biến có vỏ bọc bảo vệ
• Thang đo:
  • Nhiệt độ: từ -40 đến 125 độ C, độ chính xác ±0.3 độ C
  • Độ ẩm: 0 đến 100%, độ chính xác: ±3%

Cảm biến 6: Cảm biến đo độ PH và độ mặn của nước

Có thiết kế nhỏ gọn và dễ sử dụng, có màn hình LCD để nhìn thấy kết quả ngay lập tức. Bút đo có thể đo được nhiều chỉ số như độ PH, độ dẫn điện (EC), độ trong (TDS) và độ mặn (Salt).

Đồng thời cảm biến cũng có khả năng truyền dữ liệu qua Bluetooth về bộ thu nhận số liệu.

Thang đo:

• pH: từ 0.00 đến 14.00, độ chính xác ±0.05
• Độ mặn: 0.01 đến 25%, độ chính xác: ±2%
• Độ dẫn điện (EC): 0 đến 9990 uS/cm, 10.01 đến 19.99 mS/cm, độ chính xác: ±2%

Cảm biến 7: Cảm biến đo Cường độ âm thanh

• Kích thước 80x60x35
• Cổng USB Type C để kết nối với bộ thu nhận dữ liệu và để sạc pin
• Pin sạc Li-Ion 1600mah, chạy liên tục trong 20h
• Sử dụng loại micro ghi âm đầu vào số (MEMS microphone)
• Tùy chọn 2 thang đo: 40 – 100 dBA hoặc 80 – 130 dBA, độ chính xác: ±0.1 dBA trên toàn thang đo

Cảm biến 8: Cảm biến đo Áp suất khí

• Kích thước 80x60x35
• Cổng USB Type C để kết nối với bộ thu nhận dữ liệu và để sạc pin
• Pin sạc Li-Ion 1600mah, chạy liên tục trong 20h
• Thang đo: 0 đến 700kPa, độ phân giải ±0,01kPa

• Tài liệu thí nghiệm khóa học với InnoLab
