LED ma trận 16×8

(1 đánh giá của khách hàng)

150,000 160,000

(Giá bán trên chưa bao gồm thuế GTGT)

Xóa

Mô tả

LED ma trận (8 x 16) có tổng cộng 128 LED đơn được căn chỉnh. Màn hình LED có màu xanh dương. Bằng cách lập trình từ nhiều ngôn ngữ khác nhau, bạn có thể lập trình để đèn LED ma trận chạy chữ, số hoặc ký hiệu tùy thích.

Thông số kỹ thuật

  • Điện áp: 3.3V , 5V
  • Giao tiếp: I2C
  • Kích thước module: 73 x 31 x 15 mm (DxRxC)

Pinout của LED ma trận

Màn hìn ma trận LED 16×8 có 4 chân, và mỗi chân có chức năng như sau:

STT Chân Chức năng
1 GND Nối đất
2 VCC Cấp nguồn
3 SCLK Clock
4 DIN Data

Hướng dẫn lập trình

Lập trình khối lệnh trên OhStem App

Bạn có thể lập trình sử dụng giao diện kéo thả trên app OhStem App hoặc tại trang web lập trình của OhStem:

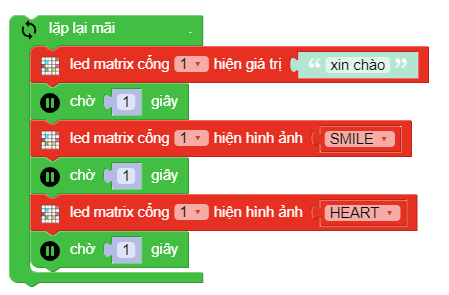

Bạn cần kéo thả chương trình như sau hoặc truy cập chương trình mẫu tại đây:

Giải thích chương trình:

Ở trong vòng lặp mãi, chúng ta sẽ cho màn hình đèn ma trận LED hiển thị:

  • Đầu tiên, hiển thị dòng chữ xin chào trong 1 giây (chờ một giây)
  • Sau đó, đèn LED chạy chữ này sẽ hiển thị biểu tượng mặt cười trong 1 giây (chờ 1 giây)
  • Cuối cùng, LED ma trận chuyển sang hình ảnh trái tim trong 1 giây.

Chương trình trên sẽ được lặp đi lặp lại liên tục.

Lập trình trên Arduino

Chúng ta có thể lập trình bằng ngôn ngữ Arduino IDE.

Chương trình lập trình trên Arduino sử dụng module màn hình led ma trận 16×8 như sau:

#include "xBot.h"
#include <Wire.h>
#include <SoftwareSerial.h>

ledmatrix LedMatrix(PORT_1);
void setup()
{
  Serial.begin(9600);
}
void loop()
{
  ledmatrix.text('xin chào');
  delay(1000);
  ledmatrix.show(SMILE);
  delay(1000);
  led_matrix.show(HEART);
  delay(1000);
}

Lập trình bằng Micropython

Để lập trình cho xBot sử dụng ngôn ngữ Micropython, bạn cần cài đặt chương trình lập trình python. Ở đây chúng ta sẽ sử dụng phần mềm uPycraft.

Chương trình lập trình bằng micropython sử dụng màn hình LED ma trận 16×8 như sau:

import time
from led_matrix import led_matrix

PORT_1 = 0
PORT_2 = 1
PORT_3 = 2
PORT_4 = 3
PORT_5 = 4
PORT_6 = 5

while True:
  led_matrix.show_text(PORT_1 , 'xin chào')
  time.sleep(1)
  led_matrix.show_image(PORT_1 , Image.SMILE)
  time.sleep(1)
  led_matrix.show_image(PORT_1 , Image.HEART)
  time.sleep(1)

Schematic

Schema của LED ma trận

Hướng dẫn sử dụng LED Matrix

Hướng dẫn sử dụng LED Matrix
