Relay

Mô tả

Relay là một công tắc điện từ được vận hành bởi một dòng điện tương đối nhỏ có thể bật hoặc tắt một dòng điện lớn hơn nhiều. Ta có thể sử dụng relay để điều khiển những động cơ tiêu thụ công suất lớn, đóng ngắt nguồn điện nhỏ khác,…

Thông số kỹ thuật

• Điện áp: 3.3VDC
• Dòng chịu đựng: 3A
• Không có bảo vệ ngược cực, cần chú ý khi cấp nguồn
• Tín hiệu điều khiển: Digital
• Kích thước của mạch: 24mm x 48mm x 16mm

Pinout của relay

Module relay có 3 chân, và mỗi chân có chức năng như sau:

STT	Chân	Chức năng
1	GND	Nối đất
2	VCC	Cấp nguồn
3	NC	Không sử dụng
4	SIG	Tín hiệu điều khiển

Hướng dẫn lập trình

Lập trình khối lệnh trên OhStem App

Bạn có thể lập trình sử dụng giao diện kéo thả trên app OhStem App hoặc tại trang web lập trình của OhStem:

Lập trình trên Arduino

Chúng ta có thể lập trình bằng ngôn ngữ Arduino IDE.

Chương trình lập trình trên Arduino sử dụng module Relay như sau:

/*
 * Kết nối:
 *          VCC      -----      3V3
 *          OUT      -----      PORT_1
 *          GND      -----      GND
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.println(digitalRead(3));
}

Lập trình bằng Micropython

Để lập trình cho Relay sử dụng ngôn ngữ Micropython, bạn cần cài đặt chương trình phù hợp để lập trình Python. Ở đây, chúng ta sẽ sử dụng phần mềm uPycraft.

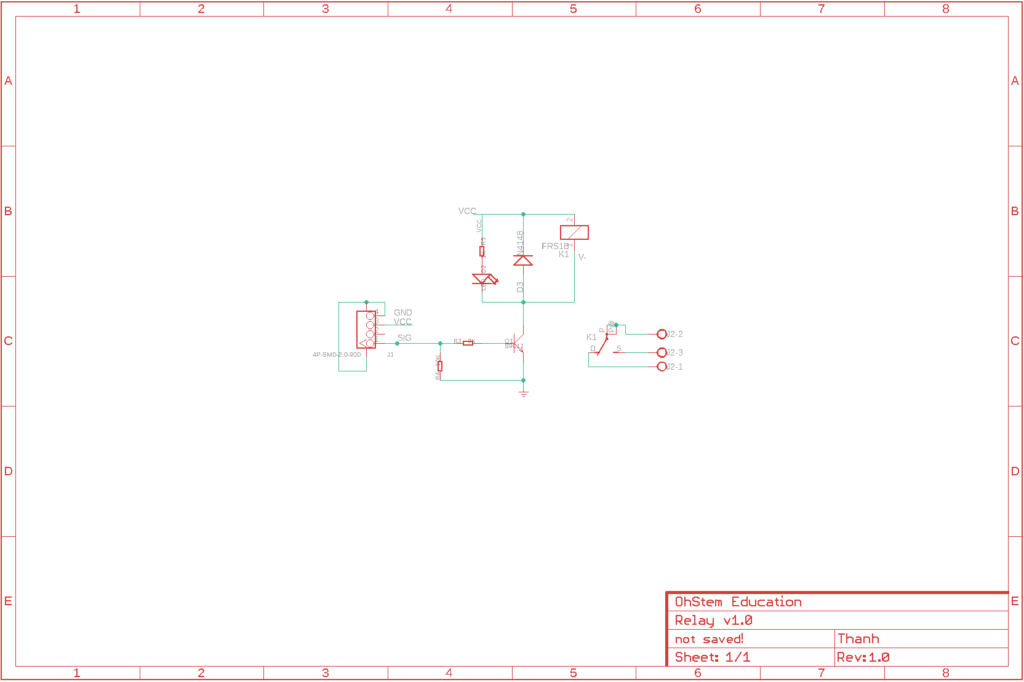

Schematic
