Description
Bộ kit học lập trình Arduino Advance Kit được sử dụng để thực hành, vận dụng kiến thức vào thực tiễn thuộc một số lĩnh vực kỹ thuật và công nghệ tiếp cận cuộc cách mạng công nghiệp lần thứ tư, thúc đẩy giáo dục STEM, và hoạt động nghiên cứu khoa học của học sinh trong lĩnh vực giáo dục Công nghệ.
Sản phẩm bao gồm:

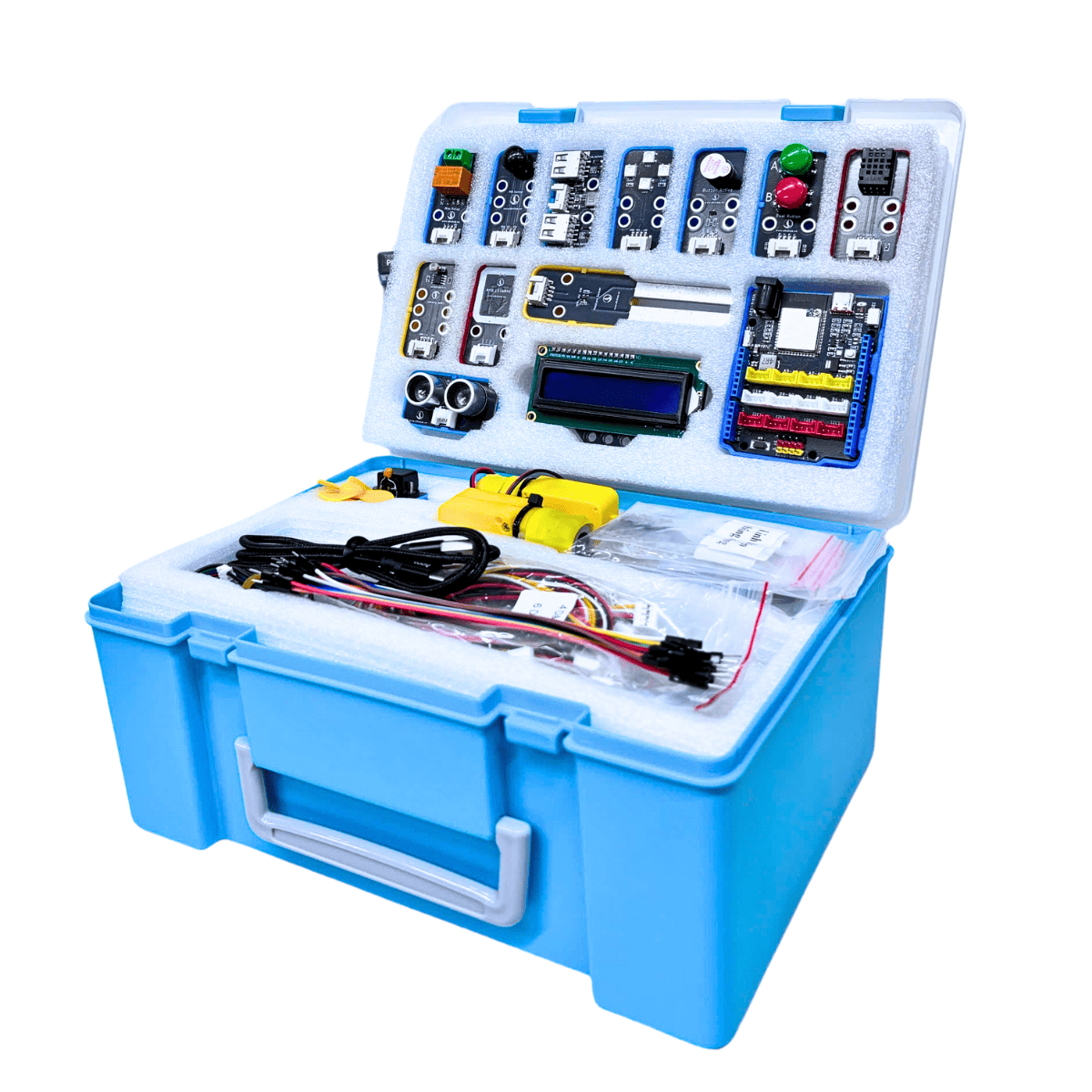

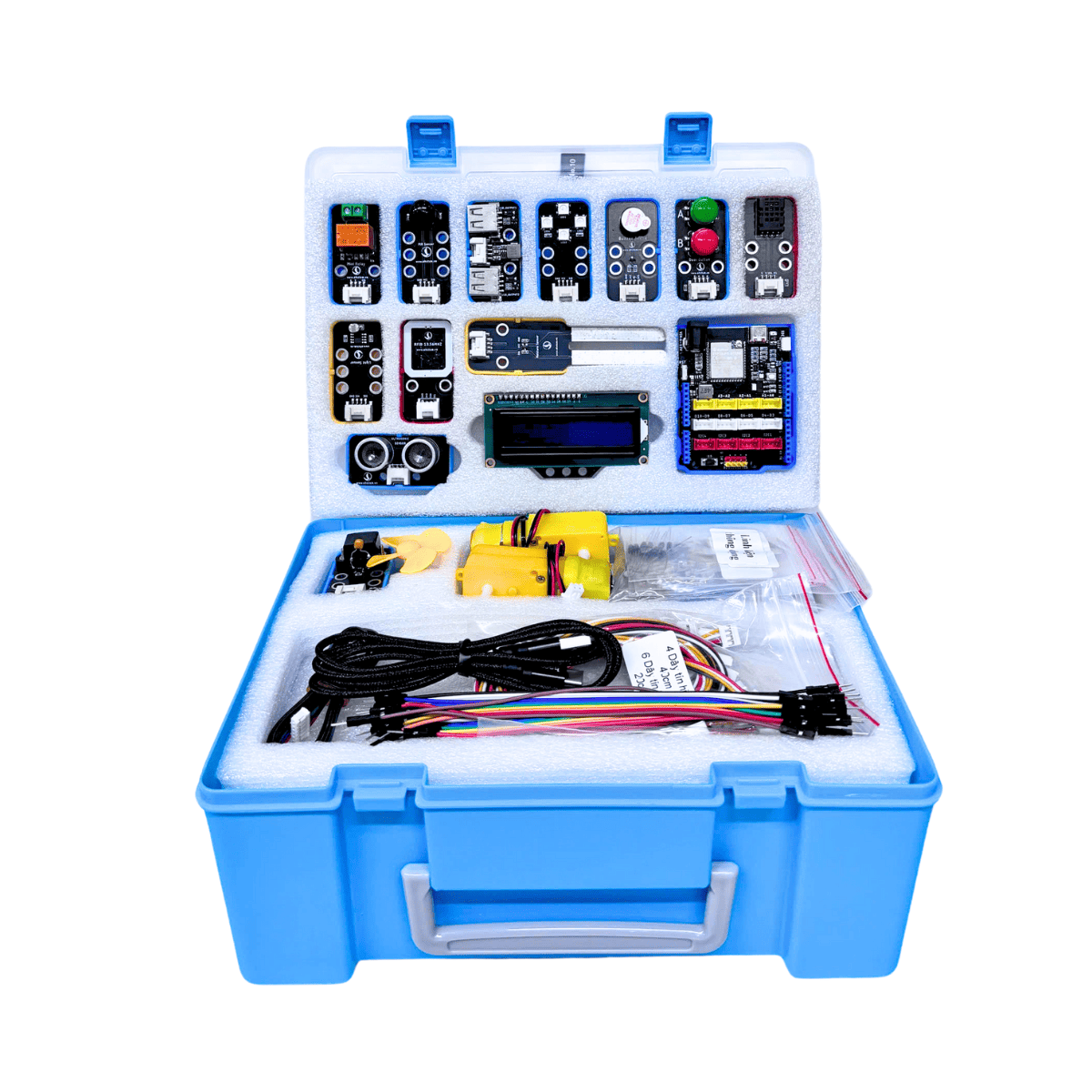

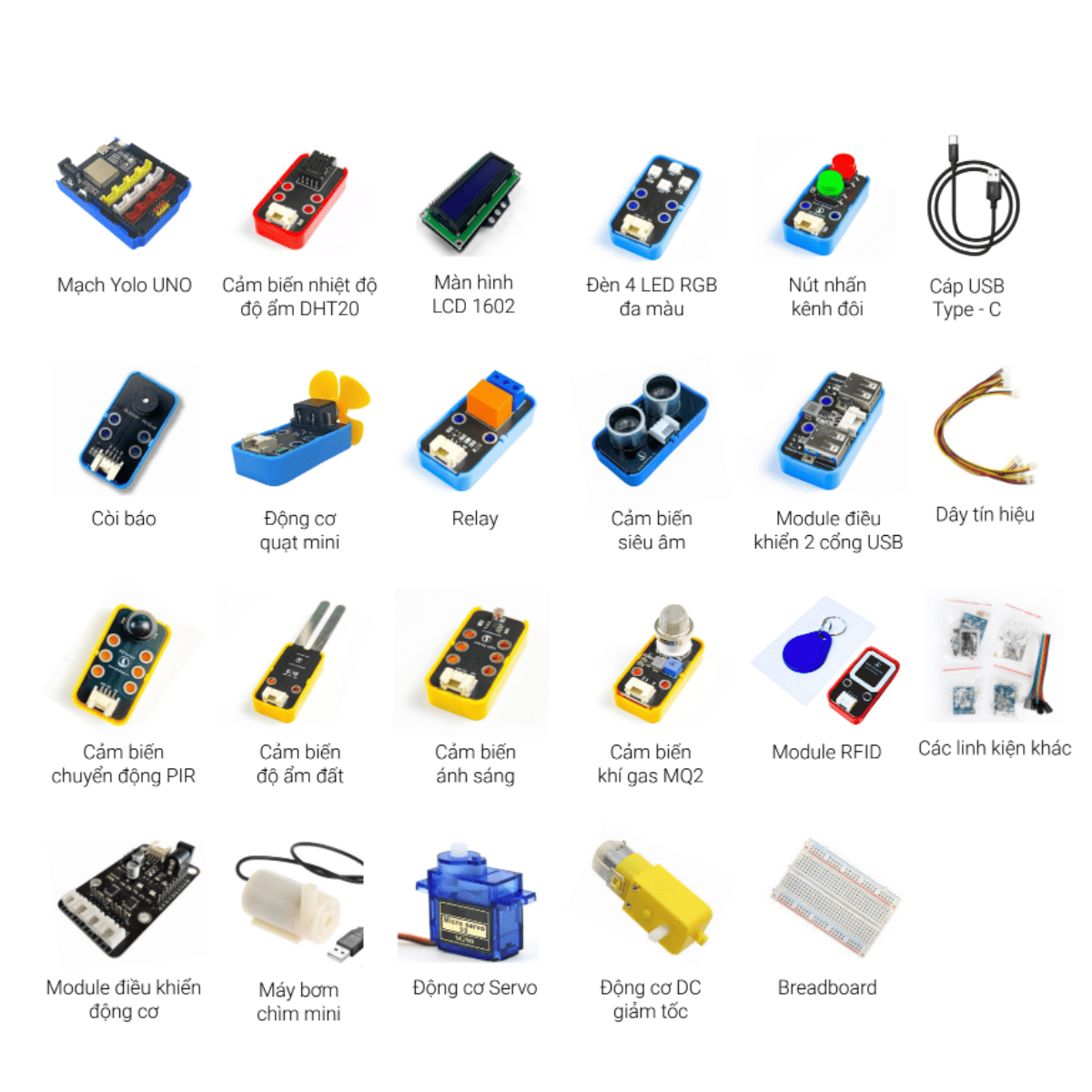

Bộ kit học lập trình Arduino Advance Kit gồm:
1. Bảng mạch lập trình Yolo UNO
Yolo UNO có chức năng điều khiển các mô đun trong hệ thống, có thể lập trình được bằng nhiều ngôn ngữ và công cụ phù hợp với từng cấp học.
2. Các mô đun cảm biến
Cảm biến 1: Cảm biến nhiệt độ và độ ẩm DHT20
- Kích thước 24x48mm, chuẩn I2C 4 dây tín hiệu
- Đầu ra: số (digital)
- Độ chính xác: nhiệt độ ± 0,5°C, độ ẩm ± 2% RH
Cảm biến 2: Cảm biến ánh sáng
- Kích thước 24x48mm, chuẩn 4 dây tín hiệu
- Đầu ra: tương tự (analog)
- Dải đo: 0-1023
Cảm biến 3: Cảm biến độ ẩm đất
- Kích thước 24x48mm, chuẩn 4 dây tín hiệu
- Đầu ra: tương tự (analog)
- Dải đo: 0-1023
Cảm biến 4: Cảm biến khí gas MQ2
- Kích thước 24x48mm, chuẩn 4 dây tín hiệu
- Đầu ra: tương tự (analog)
- Dải đo: 0-1023
Cảm biến 5: Cảm biến chuyển động
- Kích thước 24x48mm, chuẩn 4 dây tín hiệu
- Đầu ra: số (digital)
- Góc quét 120 độ, khoảng cách tối đa 3m
Cảm biến 6: Cảm biến siêu âm
- Kích thước 50x30mm, chuẩn 4 dây tín hiệu
- Đầu ra: số (digital)
- Công nghệ siêu âm, khoảng cách tối đa 2m
3. Các mô đun đầu vào và hiển thị
Nút nhấn đôi
- Kích thước 24x48mm, chuẩn 4 dây tín hiệu
- Đầu ra: số (digital)
- 2 nút nhấn A & B
4 đèn LED đa màu RGB
- Kích thước 24x48mm, chuẩn 4 dây tín hiệu
- Đầu vào: số (digital)
- 4 LED RGB WS2812B 16 triệu màu
Màn hình LCD 1602
- Kích thước 24x48mm, chuẩn 4 dây tín hiệu
- Đầu vào: I2C
- 16 hàng 2 cột ký tự đơn sắc
4. Các mô đun điều khiển đóng ngắt
Mô đun Còi báo
- Kích thước 24x48mm, chuẩn 4 dây tín hiệu
- Đầu vào: số
- Điện áp 5V, tần số âm thanh khoảng: 2,5 KHz
Mô đun Relay
- Kích thước 24x48mm, chuẩn 4 dây tín hiệu
- Đầu vào: số (digital)
- Đóng ngắt dòng điện tối đa 24V 3A
Module điều khiển 2 cổng USB
Module điều khiển động cơ
5. Các mô đun giao tiếp
Mô đun giao tiếp RFID I2C
- Kích thước 24x48mm, chuẩn 4 dây tín hiệu
- Đầu vào: I2C / SPI
- Hỗ trợ đọc thẻ RFID tần số 13.56MHz
6. Động cơ
- Động cơ DC giảm tốc
- Động cơ Servo (3-6V, tốc độ: 0,1s/60°)
- Động cơ quạt mini
- Máy bơm chìm mini 3-5V 0.2A
7. Linh, phụ kiện
Board test kích thước 15 x 5,5cm
Dây dupont và linh kiện điện tử các loại
Cáp USB Type C
Tài liệu hướng dẫn
