Màn hình 4 số LED 7 đoạn

Mô tả

Màn hình 4 số LED 7 đoạn sử dụng LED 7 đoạn anode chung 4 chữ số để hiển thị các số và một vài ký tự đặc biệt. Module có thể được sử dụng trong những dự án để hiển thị các dữ liệu như tốc độ, thời gian, điểm số, nhiệt độ, khoảng cách, v.v.

Thông số kỹ thuật

• Điện áp hoạt động: 3.3 – 5V DC
• Số led 7 đoạn: 4
• Điều khiển: Sử dụng 2 chân tín hiệu DIO, CLK
• Driver chip: TM1637
• Màu đoạn led kỹ thuật số: Đỏ
• Kích thước: 48 x 24 x 23.4 mm (D x R x C)

Pinout của màn hình 4 số LED 7 đoạn

Màn hình 4 số LED 7 đoạn có 4 chân, và mỗi chân có chức năng như sau:

STT	Chân	Chức năng
1	GND	Nối đất
2	VCC	Cấp nguồn
3	CLK	Clock
4	DIO	Data

Hướng dẫn lập trình

Lập trình khối lệnh trên OhStem App

Bạn có thể lập trình sử dụng giao diện kéo thả trên app OhStem App hoặc tại trang web lập trình của OhStem:

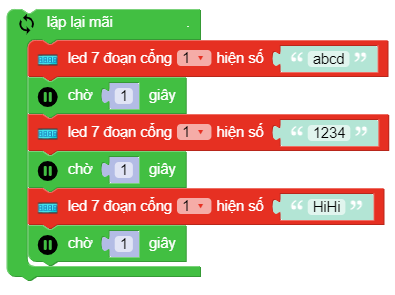

Bạn cần kéo thả chương trình như sau:

Giải thích chương trình:

Ở trong vòng lặp mãi, chúng ta sẽ cho module LED 7 đoạn hiển thị lần lượt dòng chữ ‘abcd’, 4 số ‘1234’ và chữ ‘HiHi’ trong 1 giây (chờ 1 giây). Chương trình này sẽ được lặp đi lặp lại liên tục cho tới khi ta rút nguồn điện hoặc reset.

Lập trình trên Arduino

Chúng ta có thể lập trình bằng ngôn ngữ Arduino IDE.

Chương trình lập trình trên Arduino sử dụng module led 7 đoạn như sau:

#include "xBot.h"
#include <Wire.h>
#include <SoftwareSerial.h>

led7segment Led7Segment(PORT_1);

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  led7segment.show('abcd')
  delay(1000);
  led7segment.show('1234')
  delay(1000);
  led7segment.show('HiHi')
  delay(1000);
}

Lập trình bằng Micropython

Để lập trình cho xBot sử dụng ngôn ngữ Micropython, bạn cần cài đặt chương trình lập trình python. Ở đây chúng ta sẽ sử dụng phần mềm uPycraft.

Chương trình lập trình bằng micropython sử dụng module led 7 đoạn như sau:

import time
from led import led_7segment

PORT_1 = 0
PORT_2 = 1
PORT_3 = 2
PORT_4 = 3
PORT_5 = 4
PORT_6 = 5

while True:
  led_7segment.show(PORT_1, 'abcd')
  time.sleep(1)
  led_7segment.show(PORT_1, '1234')
  time.sleep(1)
  led_7segment.show(PORT_1, 'HiHi')
  time.sleep(1)

Schematic
