Đèn LED đơn

Mô tả

LED đơn là một tín hiệu ngõ ra, khi được cấp nguồn điện vào thì đèn LED sẽ bật. Đèn LED đơn thường được sử dụng để thông báo trạng thái (ví dụ như làm đèn giao thông) hoặc dùng làm đèn cửa, đèn chiếu sáng,…

Thông số của LED đơn

• Hỗ trợ cả 3.3V và 5V
• Bao gồm 3 màu đỏ, xanh lá cây và vàng
• Kích thước của mạch: 24mm x 24mm x 8mm

Pinout

Module LED có 3 chân, và mỗi chân có chức năng như sau:

STT	Chân	Chức năng
1	GND	Nối đất
2	VCC	Cấp nguồn
3	NC	Truyền tín hiệu
4	SIG	Tín hiệu điều khiển LED

Hướng dẫn lập trình

Lập trình khối lệnh trên OhStem App

Bạn có thể lập trình sử dụng giao diện kéo thả trên app OhStem App hoặc tại trang web lập trình của OhStem

Bạn cần kéo thả chương trình để lập trình đèn LED đơn theo ý muốn. Dưới đây là một chương trình mẫu để bạn bật đèn LED:

Lập trình trên Arduino

Chúng ta có thể lập trình bằng ngôn ngữ Arduino IDE. Bạn có thể xem qua chương trình lập trình trên Arduino sử dụng module LED đơn:

/*
 * Kết nối:
 *          VCC      -----      3V3
 *          OUT      -----      PORT_1
 *          GND      -----      GND
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.println(digitalRead(3));
}

Lập trình bằng Micropython

Để lập trình cho xBot sử dụng ngôn ngữ Micropython, bạn cần cài đặt chương trình lập trình python. Ở đây chúng ta sẽ sử dụng phần mềm uPycraft.

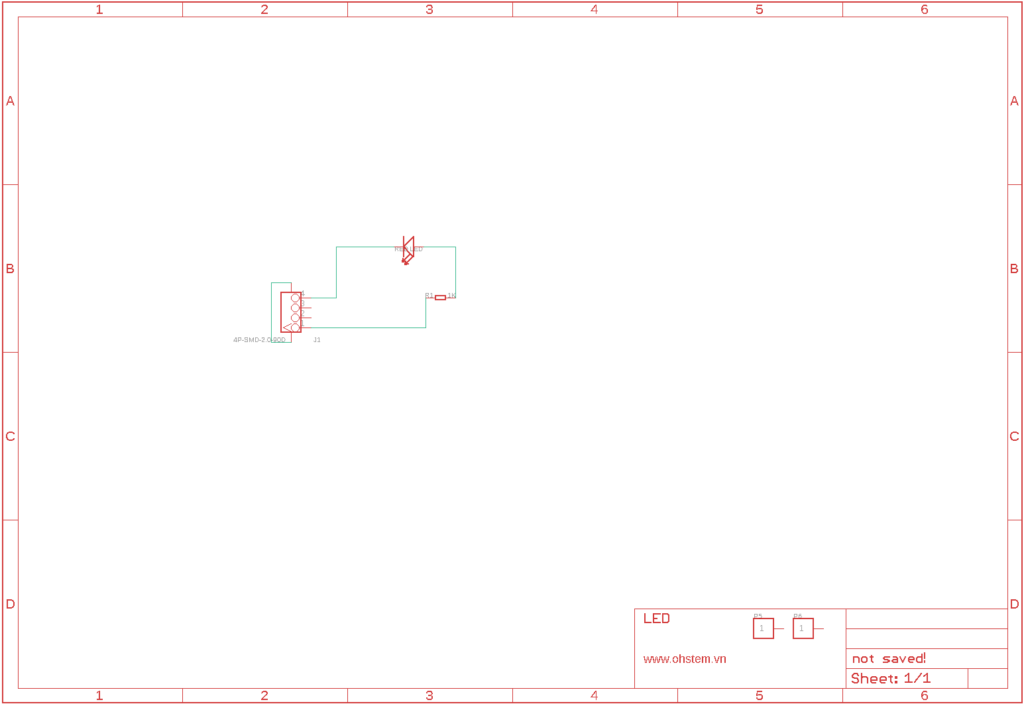

Schematic
