Trong hướng dẫn này, chúng ta hãy cùng sáng tạo một mô hình đàn Piano điện, để tạo ra được những giai điệu ấn tượng theo ý mình nhé! Trên Yolo:Bit đã tích hợp sẵn 1 thiết bị loa mini để hỗ trợ chúng ta thực hiện dự án này.
Cùng thực hiện nào!
Mục lục
Giới thiệu
Với dự án này, chúng ta chỉ cần chạm vào 1 phím đàn, Yolo:Bit sẽ phát ra 1 nốt nhạc tương ứng. Mô hình này giống với đàn Piano điện hơn là Piano cơ, vì chúng ta sẽ nhờ đến sự hỗ trợ của các thiết bị điện tử để tạo ra âm thanh, chứ không phải dựa vào các tác động vật lý như Piano cơ. Để tạo ra bàn phím trên đàn Piano, chúng ta sẽ sử dụng các mảnh giấy bạc để kết nối với chân tín hiệu mở rộng trên mạch Yolo:Bit.
Mục tiêu
- Kiến thức về âm thanh, tần số âm thanh và các nốt nhạc cơ bản
- Sáng tạo một cây đàn Piano cho mình từ mô hình giấy đơn giản
Kiến thức cần biến
Loa trên Yolo:Bit

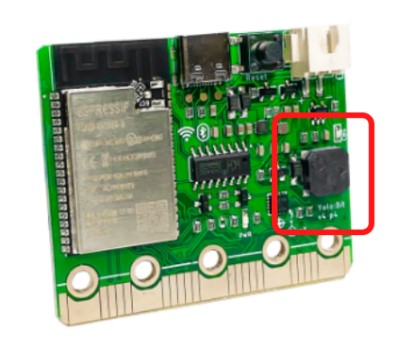

Trên Yolo:Bit đã tích hợp một chiếc loa mini, ở mặt sau thiết bị, giúp Yolo:Bit có thể phát ra những âm thanh khác nhau theo ý muốn người dùng:
Chúng ta sẽ sử dụng chiếc loa tích hợp mini này để phát âm thanh. Dựa vào trạng thái bật / tắt của các chân tín hiệu để thực hiện dự án này.
Âm thanh và các nốt nhạc cơ bản

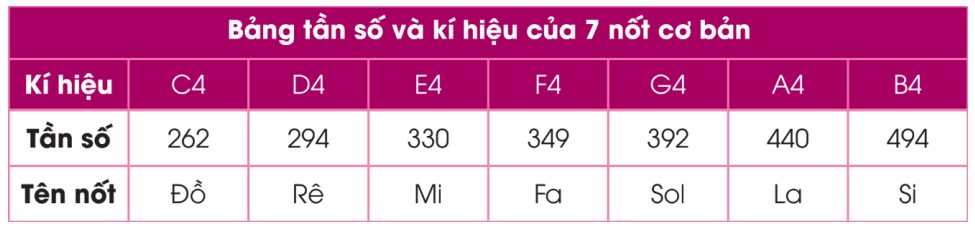

Âm thanh từ Piano nói riêng và trong tất cả các loại nhạc cụ nói chung phát ra được chia thành 7 nốt nhạc cơ bản, với tần số và ký hiệu như bảng dưới:

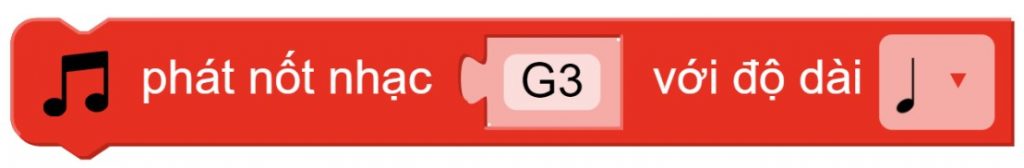

Để phát các nốt nhạc này, chúng ta sẽ dùng đến khối lệnh phát nốt nhạc trong danh mục ÂM NHẠC:
Khối lệnh trên có 2 lựa chọn khác nhau để bạn lựa chọn:
- Nốt nhạc: Bạn nhập ký hiệu của nốt nhạc bạn muốn (như bảng trên)
- Độ dài: Độ ngân dài của nốt nhạc cần phát
Giáo viên có thể nạp chương trình và cho học sinh thử nghiệm phát các nốt nhạc khác nhau để làm quen với khái niệm này.
Hướng dẫn tạo mô hình đàn piano điện
Chuẩn bị:
- Bộ Yolo:Bit Starter Pack (link: https://ohstem.vn/product/bo-stem-kit-yolobit-starter-pack-v4/)
- Mảnh giấy bạc với kích cỡ 10 cm x 10cm
- Mô hình giấy Carton đã cắt sẵn theo file tại đường link:
https://drive.google.com/file/d/1fJESh2AcLVHh2XVRXzgg2nLKKBLnX1O/
Nguyên lý hoạt động
Chúng ta sẽ tạo ra một mô hình đang Piano giả lập, có thể chơi được 7 nốt nhạc, tương ứng với 7 phím đàn. Nhưng trên Yolo:Bit chỉ có 3 chân tín hiệu mở rộng có thể sử dụng là P0, P1 và P2, do đó, chúng ta cần kết hợp trạng thái của 3 chân này để đàn Piano nhận dạng được người chơi đang muốn phát ra nốt nhạc nào.

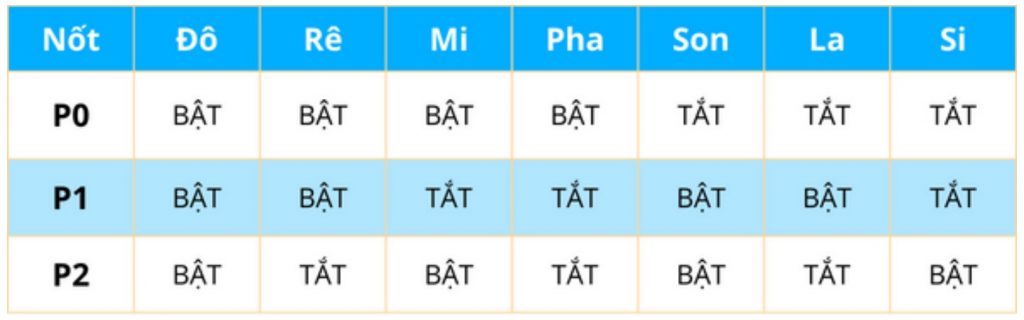

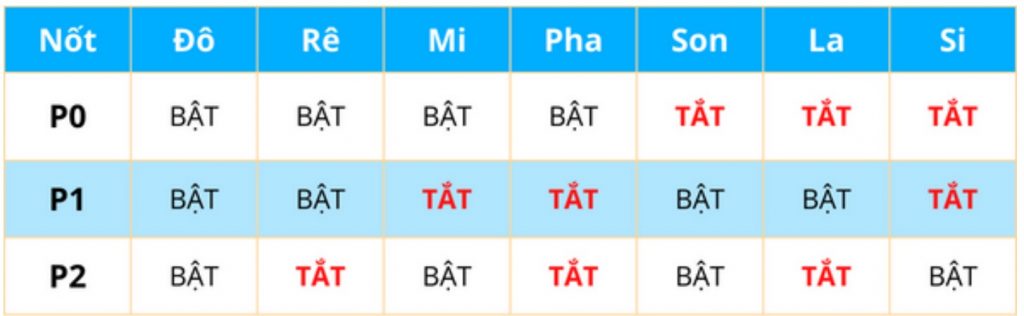

Cụ thể, ta có thể tổ hợp trạng thái bật tắt giữa các chân tín hiệu như sau để có đủ 7 nốt nhạc:
Ví dụ: Nếu P0 bật, P1 bật và P2 tắt, đàn Piano sẽ phát ra âm thanh với nốt Rê, tương tự với các nốt nhạc khác
Tương ứng với các vị trí tắt, chúng ta sẽ dùng băng keo 2 mặt dán lên phím đàn của đàn Piano, nhằm che đi phần tiếp xúc giữa phím đàn và các thanh ngang truyền hiệu.
Chế tạo mô hình
Từ mô hình giấy đã cắt, bạn thực hiện theo các bước sau:

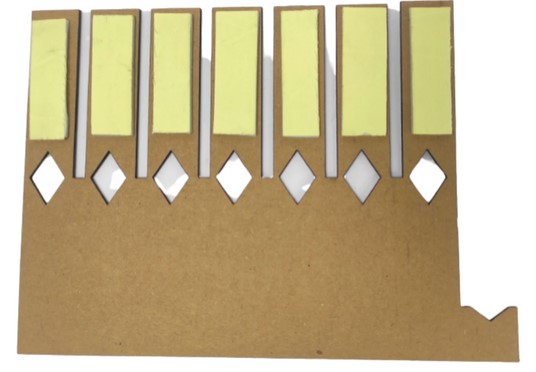

Bước 1: Cắt băng keo xốp và dán vào vị trí các phím đàn như hình:

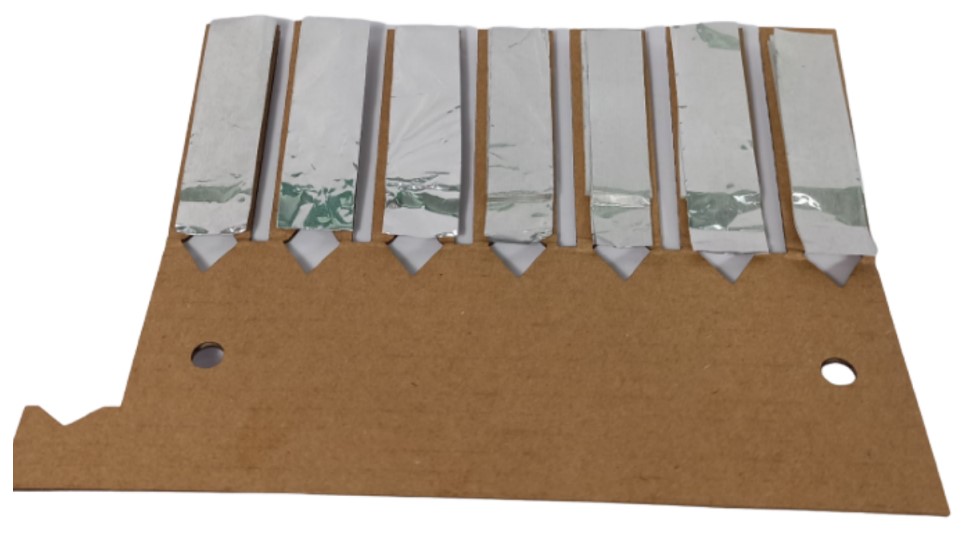

Bước 2: Cắt các mảnh giấy bạc với chiều dài tương ứng với từng phím đàn, sau đó cố định vào bằng băng keo xốp đã dán:

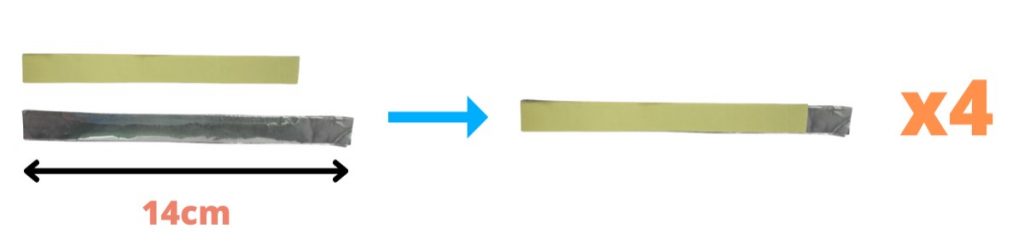

Bước 3: Cắt các sợi giấy bạc với chiều dài 14cm và băng keo xốp với chiều dài 8cm, sau đó dán băng keo xốp vào sợi giấy bạc. Thực hiện 4 lần:

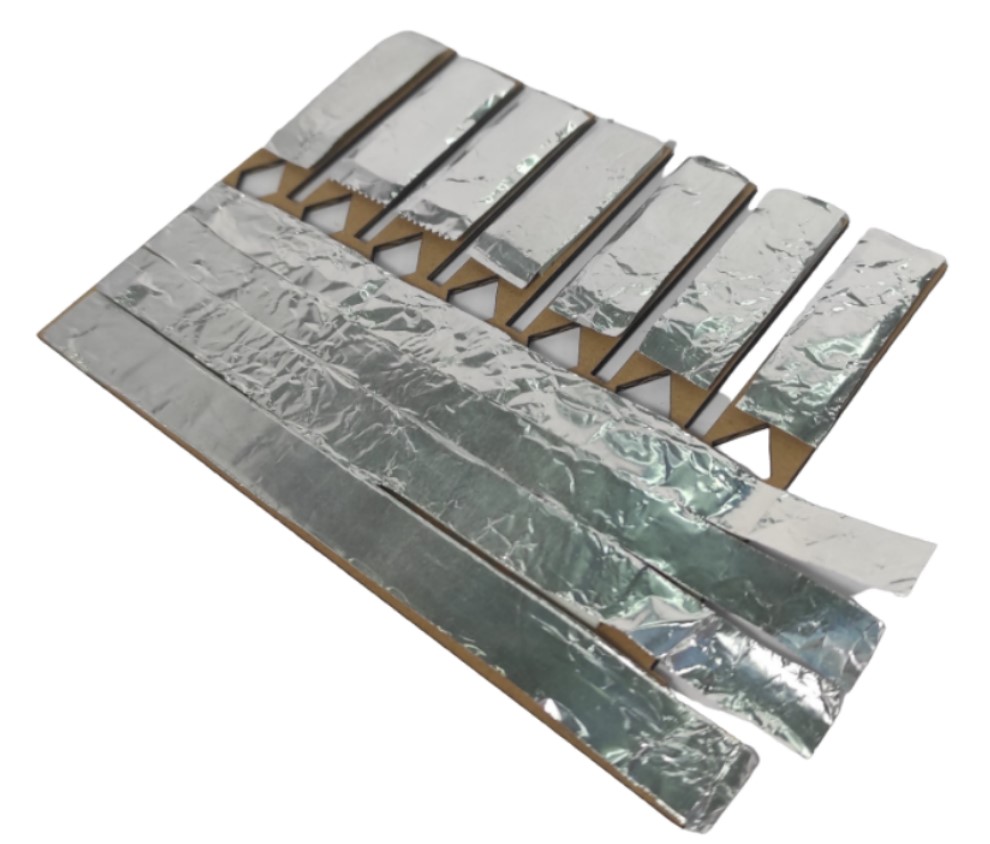

Bước 4: Dán 4 sợi giấy bạc ở bước 3 vào mô hình đàn như hình:

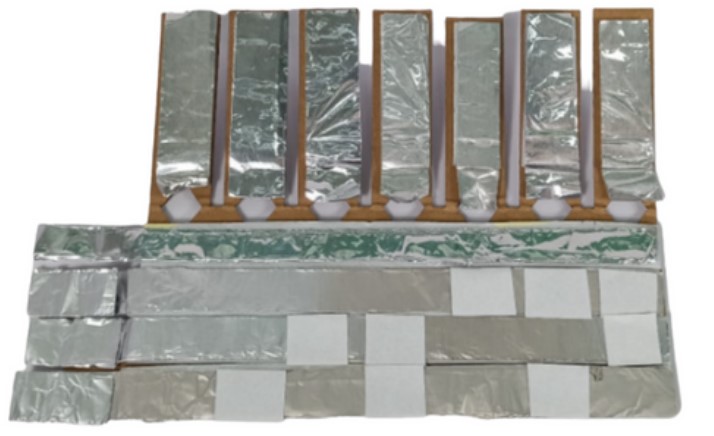

Bước 5: Dán các mảnh băng keo 2 mặt hình vuông vào các vị trí như hình, tương ứng với giá trị bật tắt của các chân tín hiệu mở rộng P0, P1 và P2:

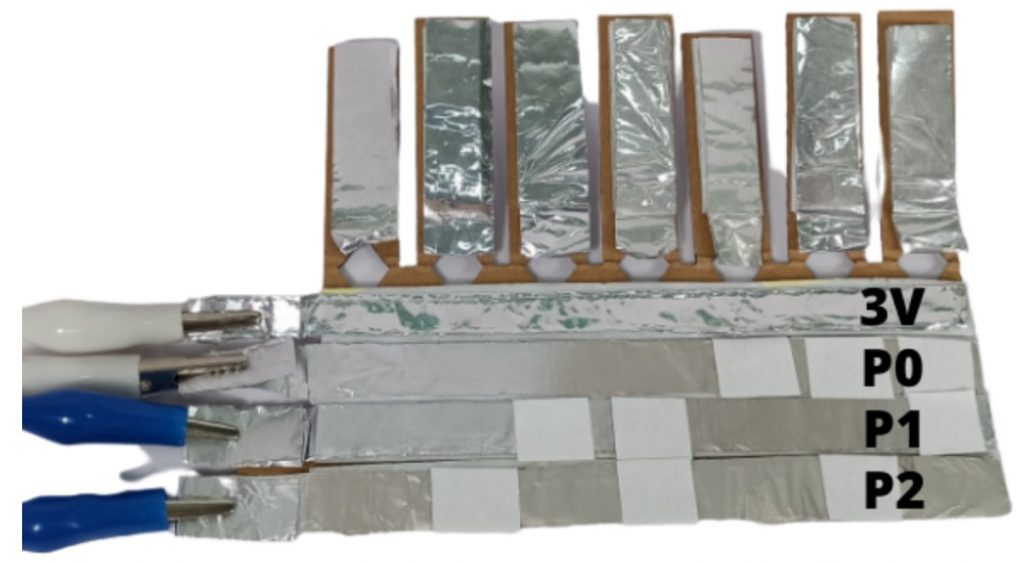

Bước 6: Kết nối dây bạc với chân tín hiệu mở rộng của Yolo:Bit bằng kẹp cá sấu, với thứ tự kết nối như hình:

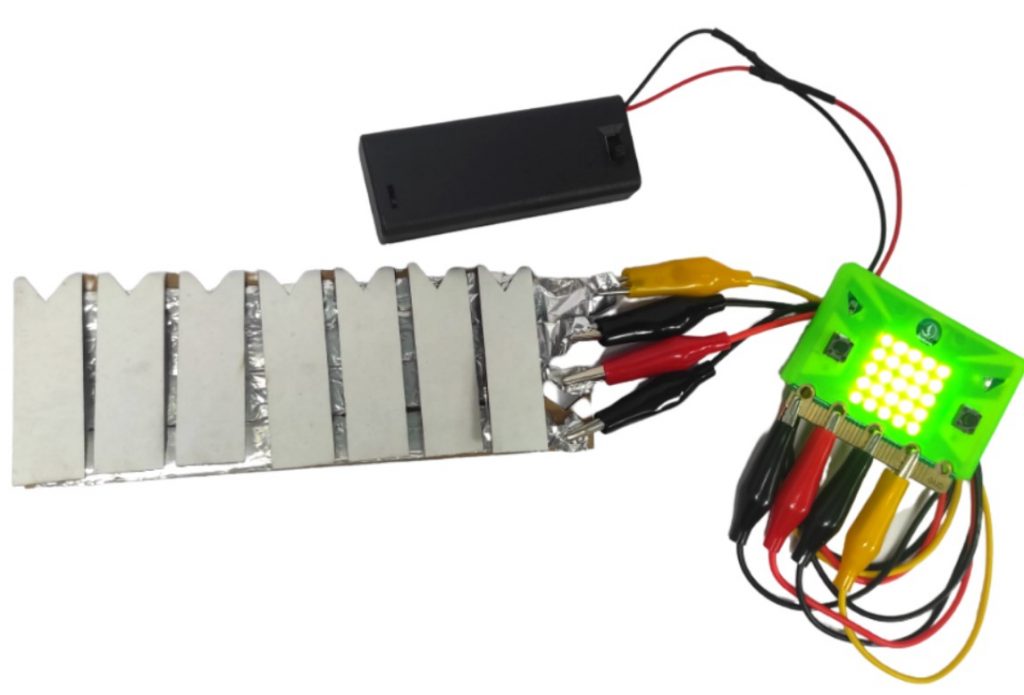

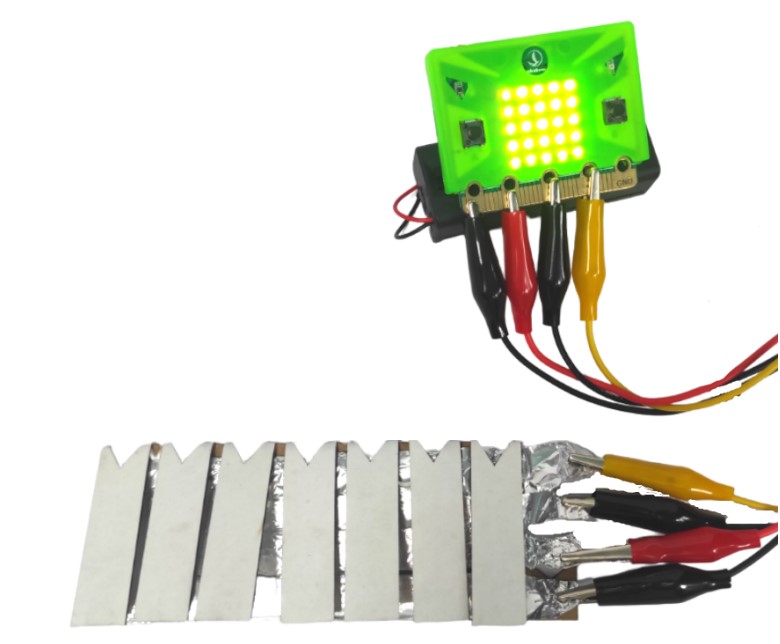

Bước 7: Vậy là chúng ta đã hoàn tất mô hình đàn Piano. Bây giờ, bạn có thể gập các phím đàn lại như hình để hoàn tất mô hình nhé:
Nạp chương trình

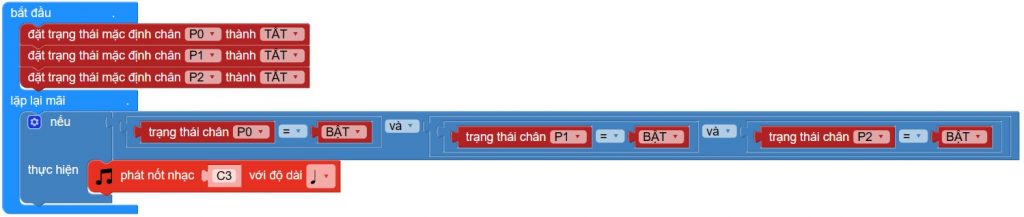

Ban đầu, chúng ta sẽ cấu hình cho 3 chân tín hiệu ở trạng thái tắt. Khi cả 3 chân P0, P1, P2 đều bật, ta cho Yolo:Bit phát nốt đồ (nốt C3):

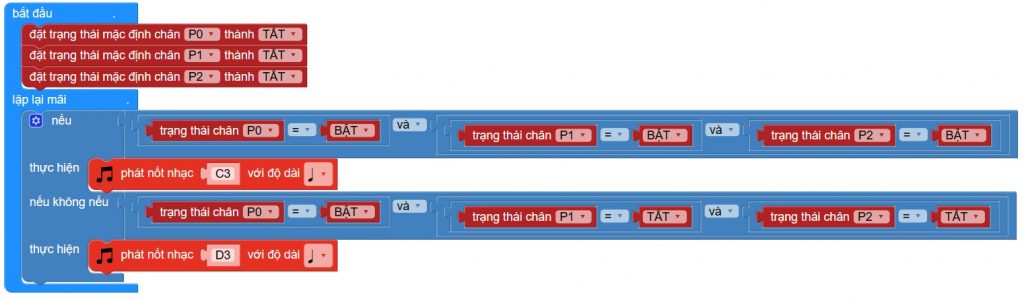

Tương tự, khi chân P0 bật và 2 chân còn lại tắt, Yolo:Bit sẽ phát nốt Rê (D3):

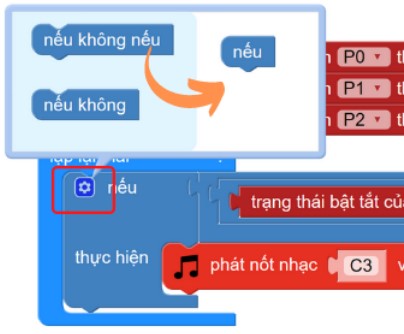

Để xuất hiện khối lệnh Nếu không nếu, bạn hãy chọn vào biểu tượng cài đặt bên trái, sau đó kéo khối lệnh nếu không nếu vào bên phải:
Tương tự, bạn có thể tổ hợp các trạng thái bật tắt khác cho những nốt nhạc như Mi, Fa, Son, La, Si, Đô. Bạn có thể tải chương trình hoàn chỉnh tại link sau:
https://app.ohstem.vn/#!/share/yolobit/29F52fm3b4e402fzQNvAjScbxFs
