Ánh sáng có vai trò rất quan trọng đối với cuộc sống của con người. Hiện nay, chúng ta đã chế tạo nhiều thiết bị để chiếu sáng, ví dụ như làm đèn pin, bóng đèn… để thuận tiện hơn khi hoạt động vào buổi tối.

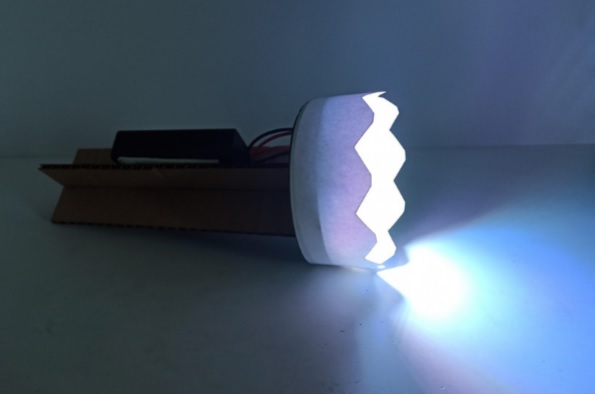

Thông thường, đèn pin chỉ có thể sáng 1 màu duy nhất, với công dụng chính là chiếu sáng. Nhưng trong bài này, chúng ta hãy cùng tạo ra một chiếc đèn pin thú vị hơn với Yolo:Bit, có khả năng đổi màu tùy thích theo ý muốn nhé!
Qua dự án này, các em sẽ:
- Làm quen với lập trình trên máy tính mini Yolo:Bit
- Hiểu về khái niệm đèn LED và LED RGB đa màu
- Làm quen với hệ màu RGB cơ bản và sự pha trộn màu sắc
- Tự sáng tạo một thiết bị đèn pin theo ý mình
Mục lục
Kiến thức cần biết
Trước khi bước vào làm đèn pin STEM, giáo viên / người hướng dẫn nên giới thiệu các kiến thức nền cần biết sau cho các em khám phá:
Đèn LED và LED đa màu
Để đèn pin có thể phát sáng và bật / tắt theo ý thích, chúng ta có thể sử dụng các loại dây đèn LED hoặc các loại đèn LED RGB.

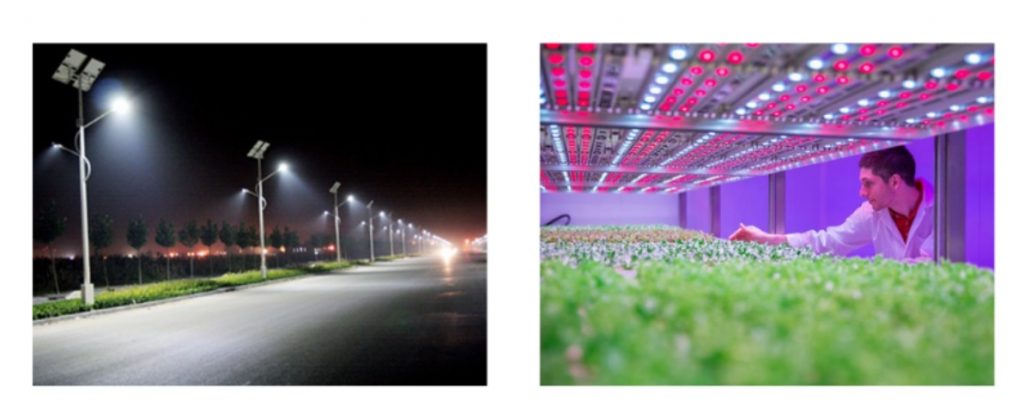

LED là viết tắt của Light Emitting Diode (đi-ốt phát quang), có khả năng phát ra ánh sáng. Ắt hẳn bạn đã quá quen thuộc với ánh sáng đèn LED, từ biển quảng cáo, đèn LED chăm sóc cây trồng cho đến các bóng đèn chiếu sáng trong nhà, đèn đường,…
Trong các ứng dụng làm những thiết bị chiếu sáng như bóng đèn, đèn pin, các chip LED được lắp ráp với nhau thành một nguồn phát ánh sáng và được đặt nằm bên trong các sản phẩm có hình dạng như bóng tròn, tuýp dài, hình cầu,… chúng đều là đèn LED.
LED là một sản phẩm công nghệ hết sức phức tạp, đòi hỏi chúng ta phải nắm rõ công nghệ, đầu tư trang thiết bị bài bản mới có thể kiểm soát tốt chất lượng của đèn LED.

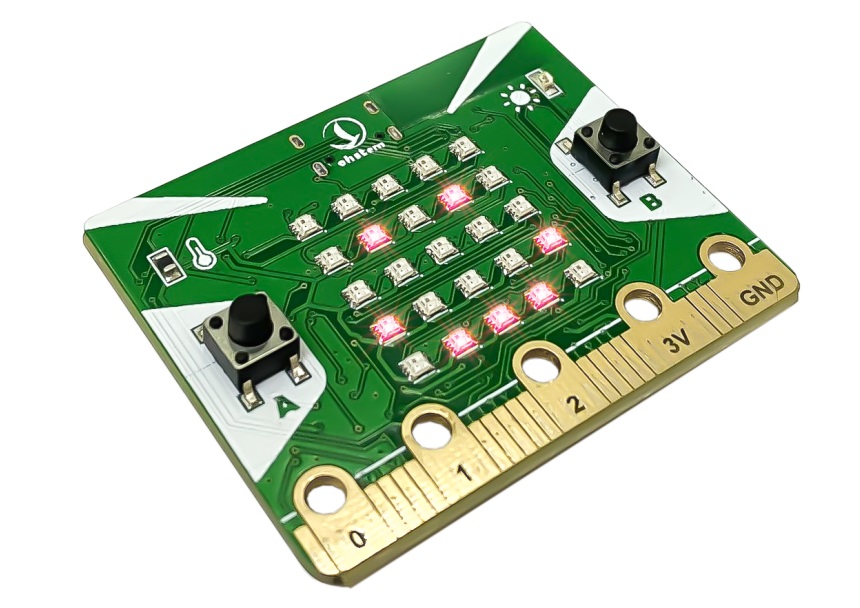

Trong dự án này, để đơn giản quá trình thực hiện, chúng ta sẽ sử dụng đèn LED RGB đã được tích hợp sẵn trên Yolo:Bit, chúng có kích thước nhỏ gọn nhưng có khả năng phát sáng cao, phù hợp để tích hợp vào làm đèn pin:
Trên Yolo:Bit đã có 25 đèn LED RGB, được sắp xếp thành 5 hàng và 5 cột như hình. Sở dĩ có tên gọi là LED RGB vì chúng được tạo thành từ 3 màu chính là đỏ (red), xanh lá (green), xanh dương (blue).
Hệ màu sắc RGB cơ bản và sự pha trộn màu sắc
Trong tô màu và vẽ tranh, đôi khi chúng ta phải pha trộn giữa 2 hoặc nhiều màu sắc lại với nhau để tạo ra màu sắc mà mình mong muốn, vì có những màu sắc sẽ không có sẵn trong hộp màu.
Từ những màu sơ cấp, chúng ta có thể hòa trộn chúng với những tỷ lệ khác nhau để tạo ra các màu vẽ khác, ví dụ:

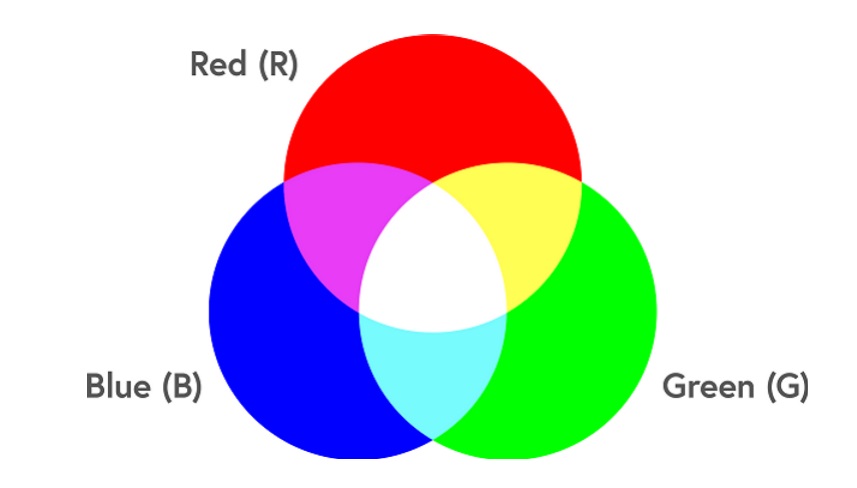

Đèn LED RGB cũng hoạt động tương tự với việc pha trộn màu sắc trên. Với 3 màu sơ cấp là đỏ, xanh lá và xanh dương, chỉ cần hòa trộn chúng với cường độ khác nhau, đèn LED RGB hiển thị đa dạng màu sắc theo ý người dùng:
Nhờ vào đèn LED RGB đã tích hợp trên Yolo:Bit, chúng ta có thể chế tạo một chiếc đèn pin có thể đổi màu theo ý thích. Cụ thể, ta sẽ gắn Yolo:Bit ở phía trước để làm nguồn sáng cho đèn pin, 25 đèn LED trên Yolo:Bit sẽ đổi màu tùy theo nút mà
chúng ta nhấn.
Hướng dẫn làm đèn pin
Chuẩn bị
- Mảnh giấy xốp trang trí với kích cỡ 25cm x 5cm
- Mô hình giấy đã cắt sẵn theo file tại:
https://drive.google.com/file/d/1whNy6CZKhHGhAXNuBqEROCJSVFb-xAvc/
Làm đèn pin mô hình
Từ mô hình giấy đã cắt, bạn thực hiện theo các bước sau để làm đèn pin:

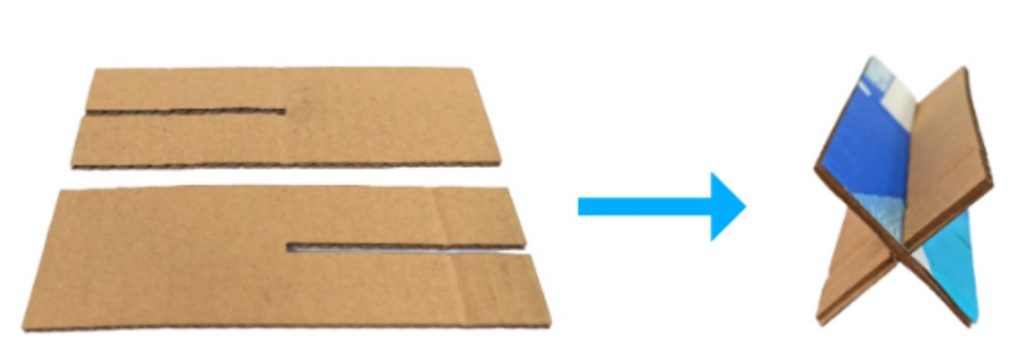

Bước 1: Lắp 2 mảnh bìa Carton hình trụ lồng vào nhau để tạo thành tay cầm đèn pin:
Bước 2: Cuộc tròn mảnh bìa như hình để tạo thành mặt đèn pin, cố định lại bằng băng keo 2 mặt:

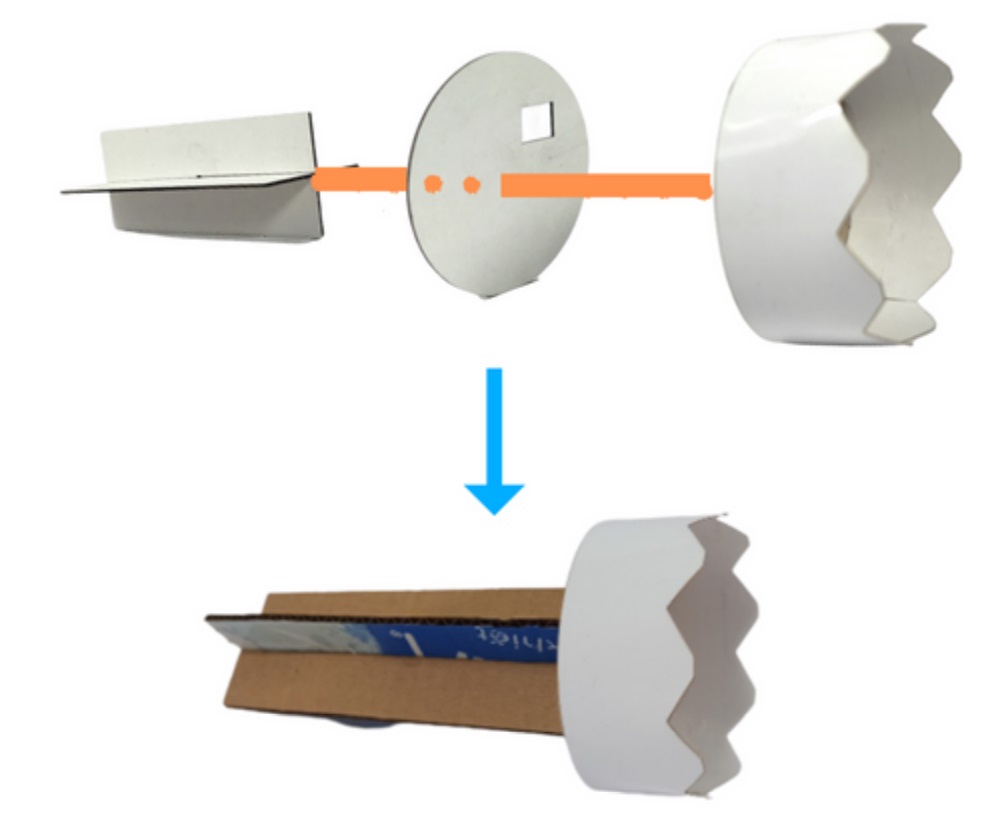

Bước 3: Dùng băng keo để cố định tay cầm đèn pin, đế đèn và mặt đèn pin với nhau như hình:

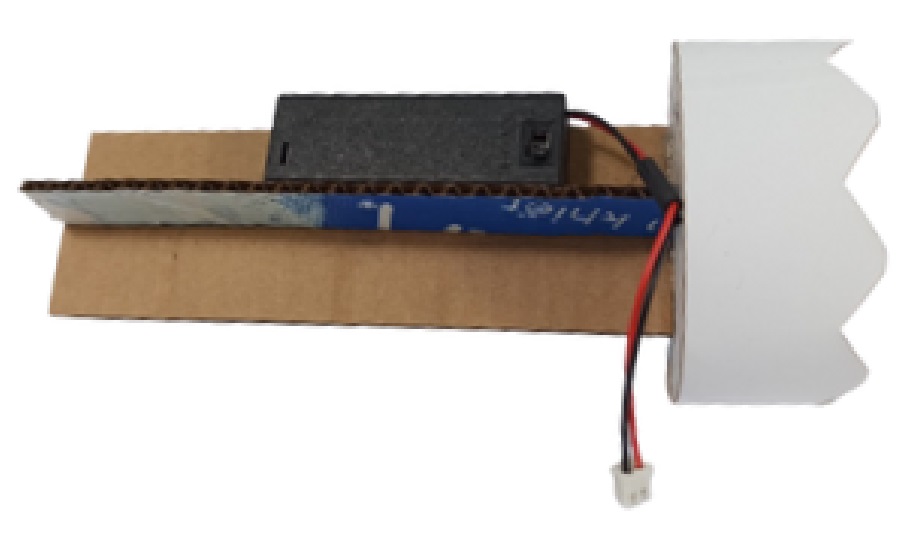

Bước 4: Cố định hộp pin lên tay cầm đèn pin (Lưu ý: lắp mặt có công tắc ON / OFF trên hộp pin ra ngoài)

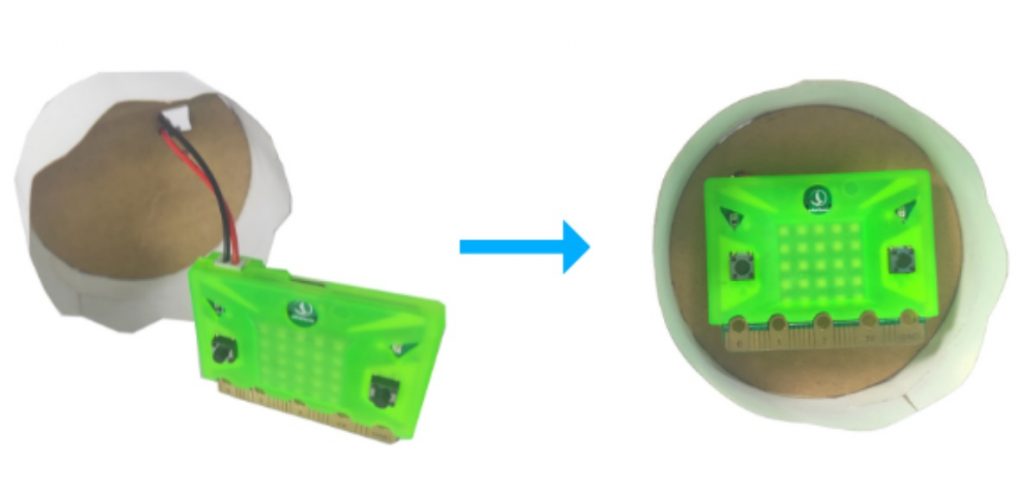

Bước 5: Kết nối hộp pin với Yolo:Bit và cố định Yolo:Bit vào mặt bìa Carton bằng băng keo xốp:
Lập trình đèn pin đa màu
Cuối cùng, bạn cần viết và nạp chương trình vào Yolo:Bit. Ta có thể lập trình yêu cầu đèn sáng những màu khác nhau sau mỗi lần nhấn nút A, nhấn nút B hoặc là nhấn 2 nút cùng lúc.

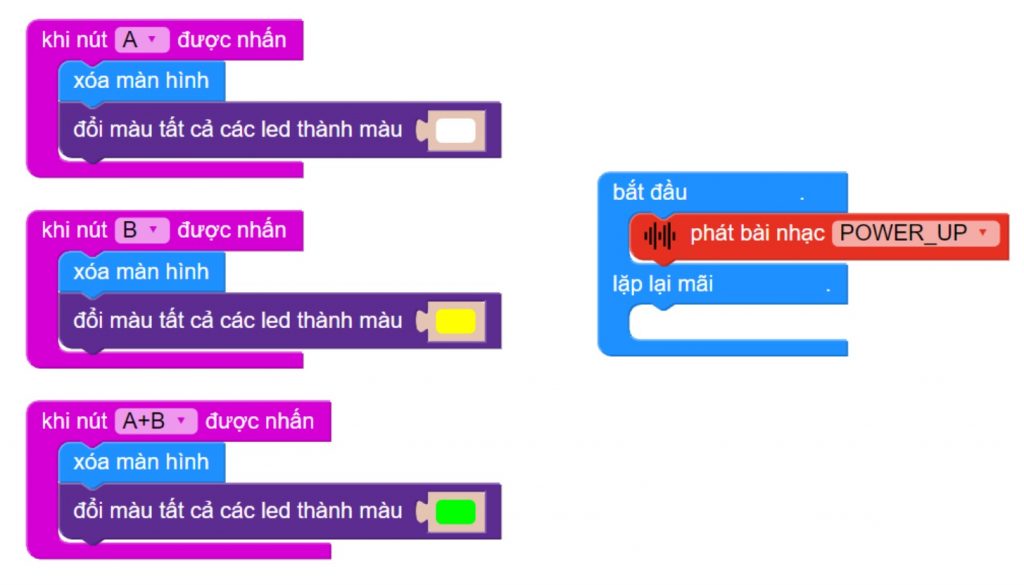

Chương trình hoàn chỉnh sẽ như sau:
Bạn có thể tải chương trình hoàn chỉnh về qua đường link sau:
https://app.ohstem.vn/#!/share/yolobit/2A0ARF5JtMrxhBXFK9LkHOvrr9Y
Lời kết
Làm đèn pin làm một chủ đề STEM thú vị, gần gũi với đời sống của tất cả các em học sinh. Bạn đã triển khai dự án STEM này thành công chưa? Hãy chia sẻ với chúng tôi nhé! Nếu gặp bất kỳ khó khăn nào trong quá trình thực hiện, vui lòng liên hệ OhStem để được hỗ trợ nhanh nhất.
