Rotary Encoder là gì? Cách dùng Rotary Encoder cùng Yolo:Bit

Trong hướng dẫn này, OhStem sẽ giới thiệu đến bạn khái niệm Rotary Encoder là gì, cũng như cách dùng Rotary Encoder với mạch lập trình mini Yolo:Bit. Bạn sẽ hiểu được cách Rotary Encoder hoạt động, từ đó lập trình in giá trị của chúng trên cửa sổ nhập lệnh.

Rotary Encoder là gì?

Vậy, Rotary Encoder là gì? Đây là một loại cảm biến có thể biến các loại chuyển động như chuyển động tịnh tiến, chuyển động xoay quanh trục,… thành tín hiệu đầu ra (như tín hiệu số hoặc là xung).

Rotary Encoder còn có tên gọi tắt là Encoder.

Sau khi đọc khái niệm Rotary Encoder là gì trên, có thể nhiều bạn sẽ nhầm lẫn giữa Rotary Encoder và Analog Rotary. Ở đây, chúng ta cần làm rõ sự khác nhau giữa 2 khái niệm này.

Rotary Encoder và Analog Rotary sẽ khác nhau ở cách hoạt động và phần tín hiệu ngõ ra.

Rotary EncoderAnalog Rotary
Không giới hạn góc xoay, xoay được 360 độ vô hạnGóc xoay bị giới hạn trong 1 khoảng nhất định
Có thể xoay được 1 khoảng chính xác theo từng nấcCó thể xoay được 1 khoảng chính xác theo từng nấc
Giá trị đọc được là số nấc đã xoay qua trái hoặc qua phảiGiá trị đọc được là dạng analog (từ 0 đến 4095 đối với Yolo:Bit)
Tín hiệu ngõ ra là dạng số 0 hoặc 1Tín hiệu ngõ ra là tín hiệu số được truyền đi liên tục dưới dạng điện áp (mV) hoặc dòng điện (mA)

Ưu điểm của Rotary Encoder là gì? Đó là chúng sử dụng dạng số, nên chúng ta có thể dễ dàng sử dụng cho nhiều mục đích xác định vị trí, với độ chính xác rất cao và có thể chính xác lên đến 100%.

Dựa vào các tín hiệu số đầu ra của Rotary Encoder này, chúng ta có thể ứng dụng vào nhiều dự án thú vị như: điều khiển tốc độ của quạt, điều khiển tốc độ di chuyển của xe, điều chỉnh độ sáng của đèn hoặc là điều chỉnh âm lượng,… tùy thích.

Cách dùng Rotary Encoder cùng Yolo:Bit

Thiết bị cần dùng

  • Yolo:Bit và mạch mở rộng

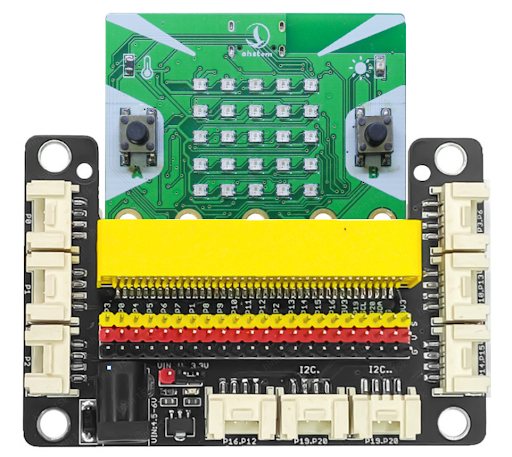

Rotary Encoder là gì? Thiết bị cần dùng để làm việc với Rotary Encoder

  • Module Rotary Encoder

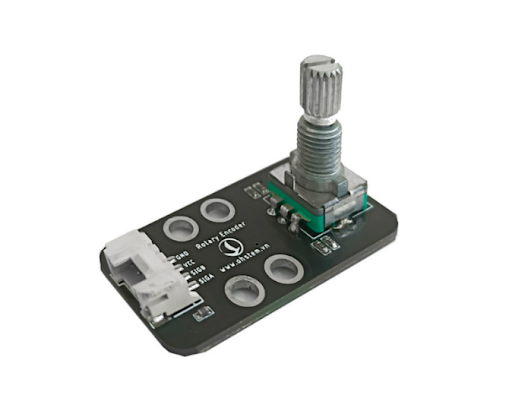

Rotary Encoder là gì? Cách dùng Rotary Encoder

Kết nối linh kiện

Kết nối cảm biến Rotary Encoder với chân P10.P13 trên mạch mở rộng Yolo:Bit.

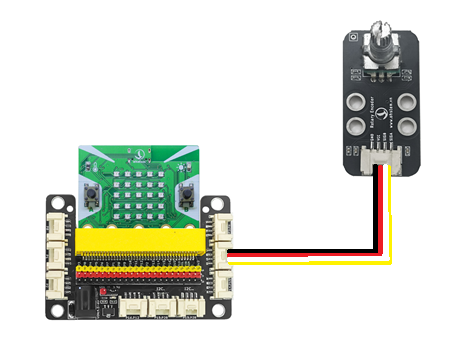

Kết nối linh kiện để lập trình với Rotary Encoder

Lưu ý: Vì module Rotary Encoder có 2 chân tín hiệu là chân CLK và chân DT. Do đó ta phải kết nối module Rotary Encoder vào các cổng có 2 chân tín hiệu trên mạch mở rộng Yolo:Bit.

Bạn không được kết nối module Rotary Encoder vào các port có 1 chân tín hiệu như port P0, port P1, port P2.

Thêm thư viện Rotary Encoder

Để có thể lập trình Rotary Encoder cùng với Yolo:Bit, OhStem có hỗ trợ thư viện Rotary Encoder.

Để thêm thư viện Rotary Encoder vào OhStem App, ta thực hiện:

Bước 1: Truy cập vào OhStem App tại link https://app.ohstem.vn, sau đó chọn mục Yolo:Bit >> Lập trình. Bạn tiến hành kết nối Yolo:Bit với máy tính, cho đến khi biểu tượng kết nối hiển thị màu xanh:

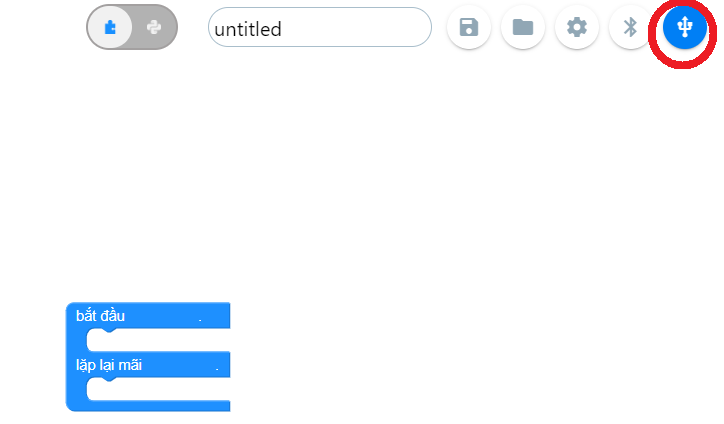

Rotary Encoder là gì? Cách tải thư viện Rotary Encoder

Bước 2: Tại danh mục khối lệnh bên trái, chúng ta nhấn vào mục MỞ RỘNG:

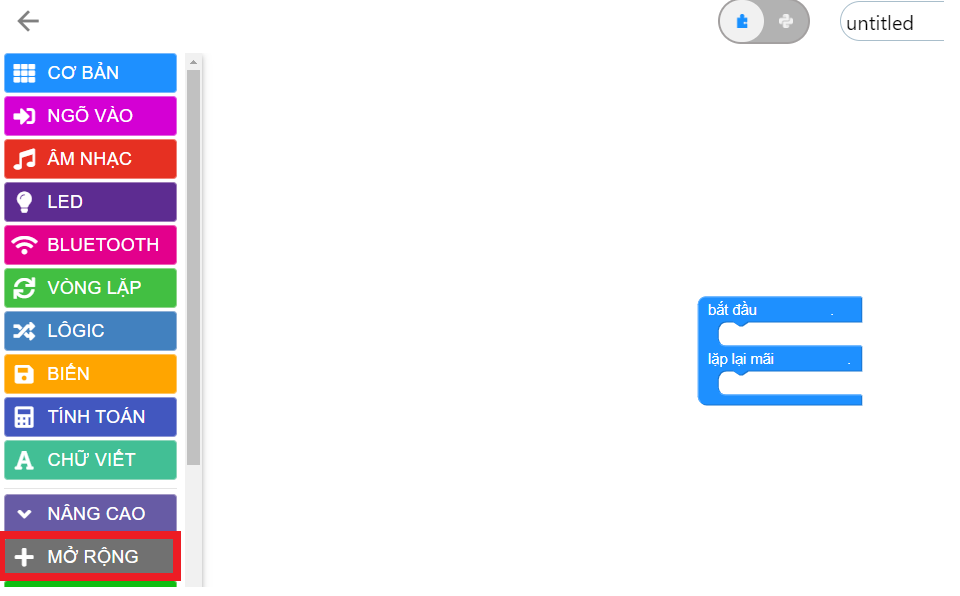

Rotary Encoder là gì? Cách thêm thư viện Rotary Encoder

Bước 3: Copy đường link https://github.com/AITT-VN/yolobit_rotary_encoder.git và dán vào thanh công cụ tìm kiếm, sau đó nhấn biểu tượng kính lúp để tìm.

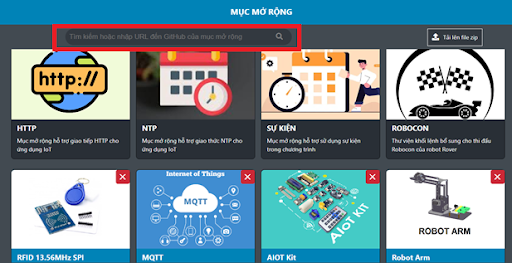

Thêm thư viện Rotary Encoder

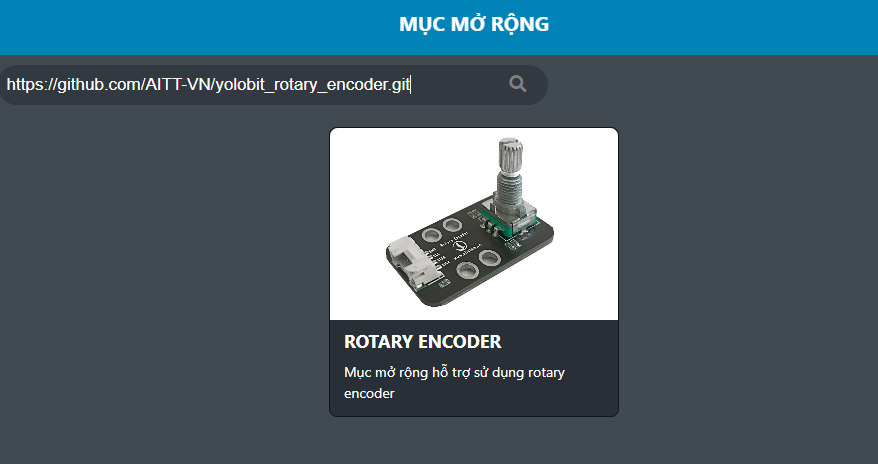

Thư viện Rotary Encoder sẽ hiển thị. Bạn click chuột vào thư viện và chọn OK để tiến hành cài đặt.

Thêm thư viện Rotary Encoder

Sau khi cài đặt thư viện xong, trong danh mục khối lệnh bên trái sẽ xuất hiện danh mục chứa các khối lệnh bên dưới:

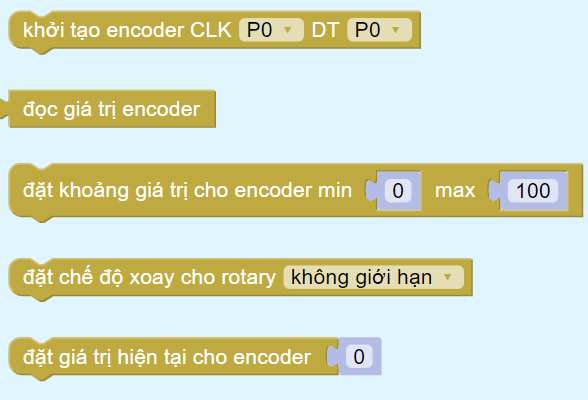

Rotary Encoder là gì? Các khối lệnh làm việc với Rotary Encoder

Giải thích các khối lệnh

Khối lệnhÝ nghĩa
Khi kết nối Rotary Encoder với chân nào trên mạch mở rộng, bạn cần khởi tạo và gọi tên chân đó bằng khối lệnh này
Đọc được giá trị của Encoder tại vị trí tương ứng
Đặt giới hạn xoay nhất định cho Encoder
Thiết lập chế độ xoay cho Encoder xoay như thế nào. Có 3 chế độ trong khối lệnh này:
1. Không giới hạn
2. Reset khi quay tới max
3. Dừng tăng khi quay tới max

Tùy vào mục đích sử dụng, ta sẽ chọn chế độ xoay cho phù hợp
Đặt giá trị ban đầu cho Encoder là một giá trị bất kỳ nào đó mà ta muốn

Hướng dẫn lập trình Rotary Encoder với Yolo:Bit

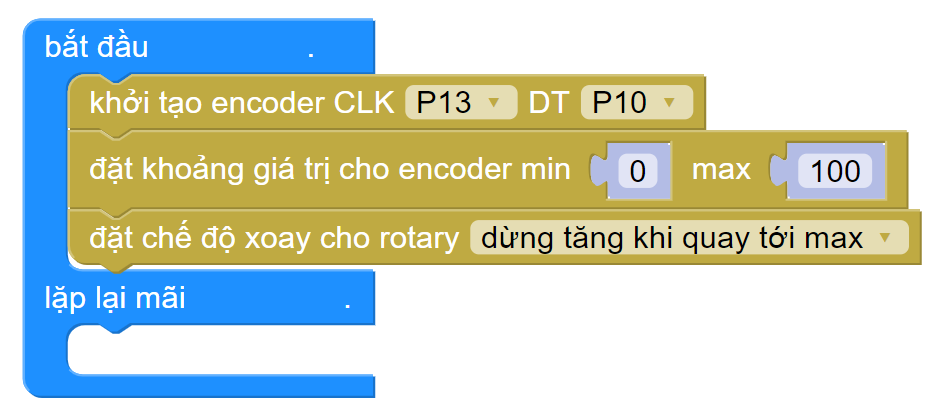

Trước tiên, ta sẽ khởi tạo chân CLK và chân DT, đặt khoảng giá trị và chọn chế độ xoay của Encoder như hình:

Rotary Encoder là gì? Cách dùng Rotary Encoder với Yolo:Bit

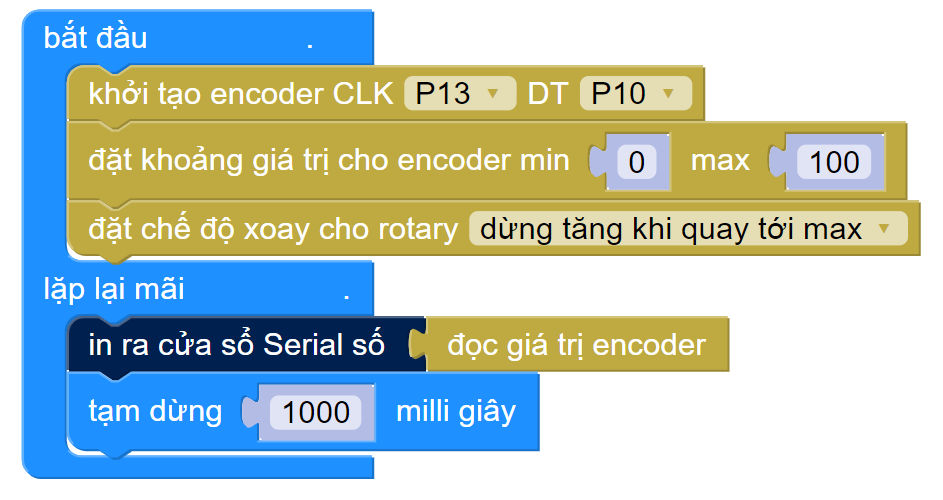

Sau đó, ta sẽ in ra cửa sổ Serial giá trị Encoder đọc được. Chương trình hoàn chỉnh sẽ như sau:

Rotary Encoder là gì? Cách dùng Rotary Encoder với Yolo:Bit

Kết quả khi chạy chương trình:

  • Trường hợp xoay sang phải:
Rotary Encoder là gì? Cách dùng Rotary Encoder với Yolo:Bit

  • Trường hợp xoay sang trái
Rotary Encoder là gì? Cách dùng Rotary Encoder với Yolo:Bit

Chương trình mẫu

Bạn có thể tải chương trình hoàn chỉnh tại link:

https://app.ohstem.vn/#!/share/yolobit/2Gw3hYuQN6zXCsYXMi2uJC8V2I1

Qr code

Description automatically generated
