Trong cuộc sống hay công việc hằng ngày, có nhiều lúc bạn cần đo khoảng cách từ vật này đến vật khác với khoảng cách vài chục cm, nếu dùng thước thẳng có thể không đủ để đo, thước dây lại quá phiền phức? Lúc này bạn sẽ cần một chiếc máy đo khoảng cách giống như một chiếc thước laser vài triệu trên mạng. Nhưng bạn không đủ kinh phí? Hoặc đơn giản, bạn chỉ muốn dạy trẻ cách tự lập trình, tự chế tạo một thiết bị hữu ích?
Trong bài viết hôm nay, mình sẽ hướng dẫn các bạn tự chế một chiếc thước đo trong không gian chỉ với Yolo:Bit.
Mục lục
Chuẩn bị
- 1 Yolo:Bit
- 1 shield mở rộng cho Yolo:Bit
- 1 cảm biến khoảng cách siêu âm
- 1 module oled
- 1 hộp pin 5v có thể dùng 3 pin tiểu AA
- Dây cắm grove
- Hộp carton 5x30x5cmnn
- Keo 2 mặt
Cách thực hiện làm máy đo khoảng cách
Bước 1: Kết nối module với shield Yolo:Bit. Cảm biến khoảng cách sẽ nối với cổng grove P1/P11, màn hình oled nối với cổng grove SPI P19/P20.
Bước 2: Gắn các module và Yolo:Bit lên hộp carton đã chuẩn bị

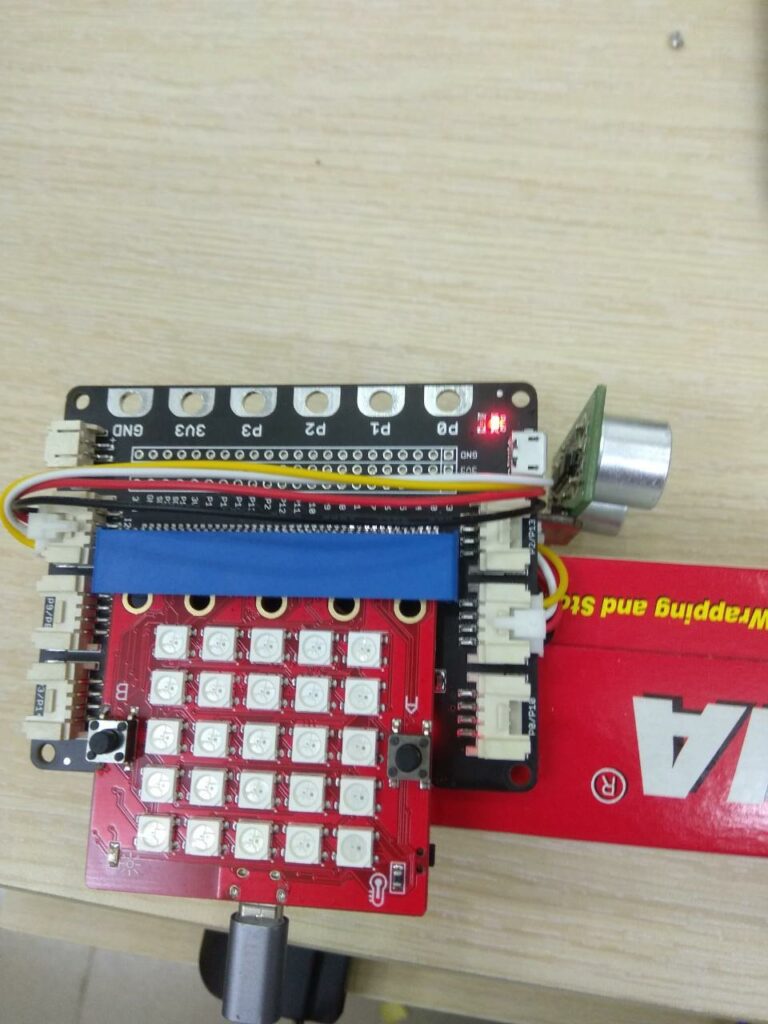

Dùng keo 2 mặt gắn shield Yolo:Bit lên má hộp

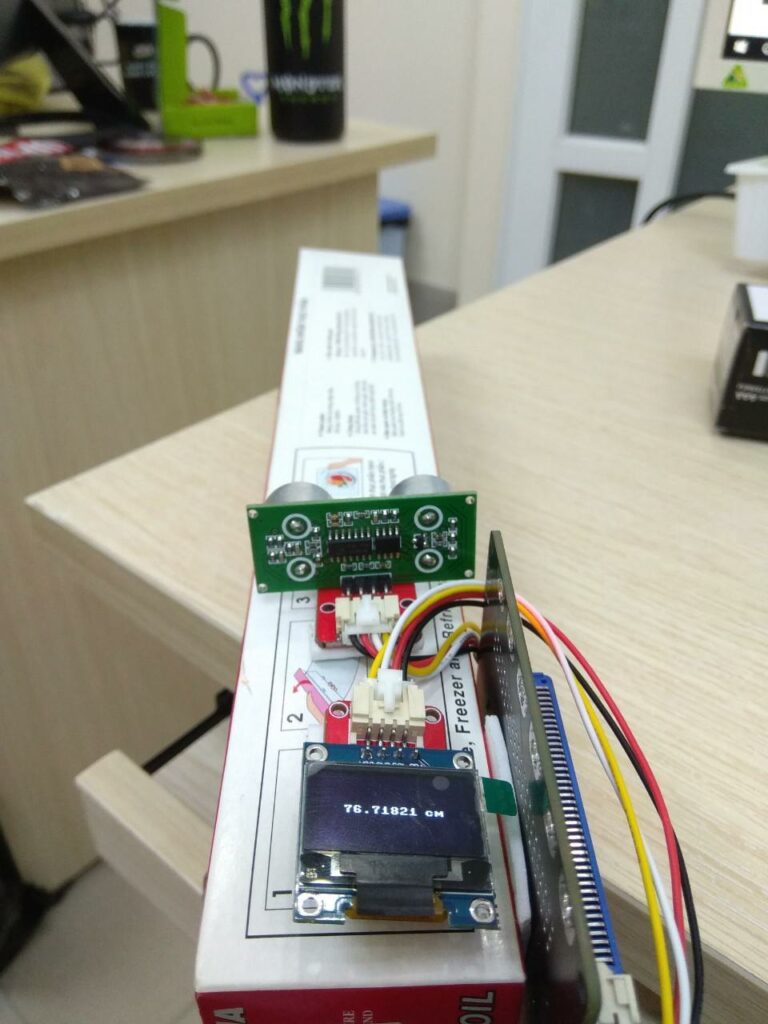

Cố định cảm biến khoảng cách và module oled lên cạnh trên hộp.
Chương trình code cho Yolo:Bit

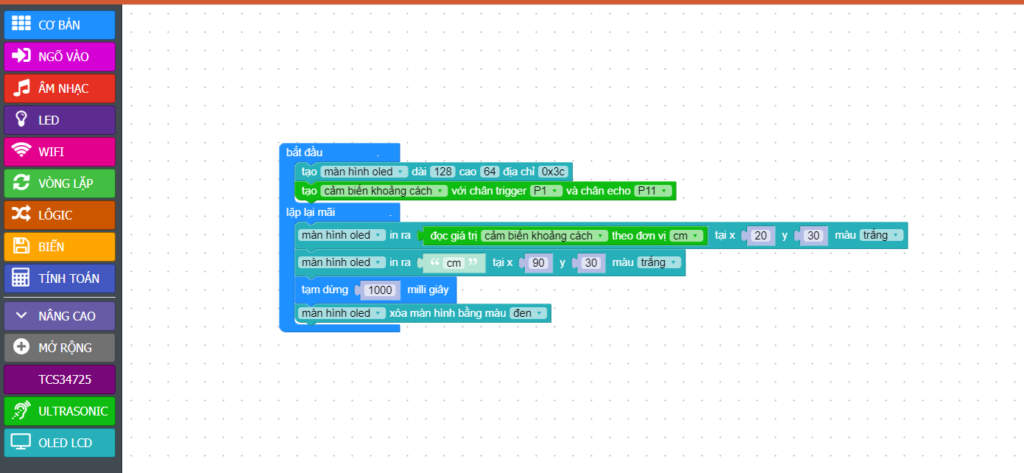

Bạn tiến hành lập trình kéo thả cho Yolo:Bit theo hướng dẫn sau. Nếu bạn chưa biết cách thao tác với Yolo:Bit, bạn có thể tham khảo hướng dẫn lập trình kéo thả cho Yolo:Bit trước nhé.
Lưu ý: Sau khi các bạn kết nối với Yolo:Bit, các bạn vào mục mở rộng tải thư viện của cảm biến khoảng cách và màn hình oled. Sau đó, bạn nạp đoạn code sau vào Yolo:Bit. Vậy là xong, bạn đã hoàn thành được máy đo khoảng cách cho mình rồi đấy!
Kết quả

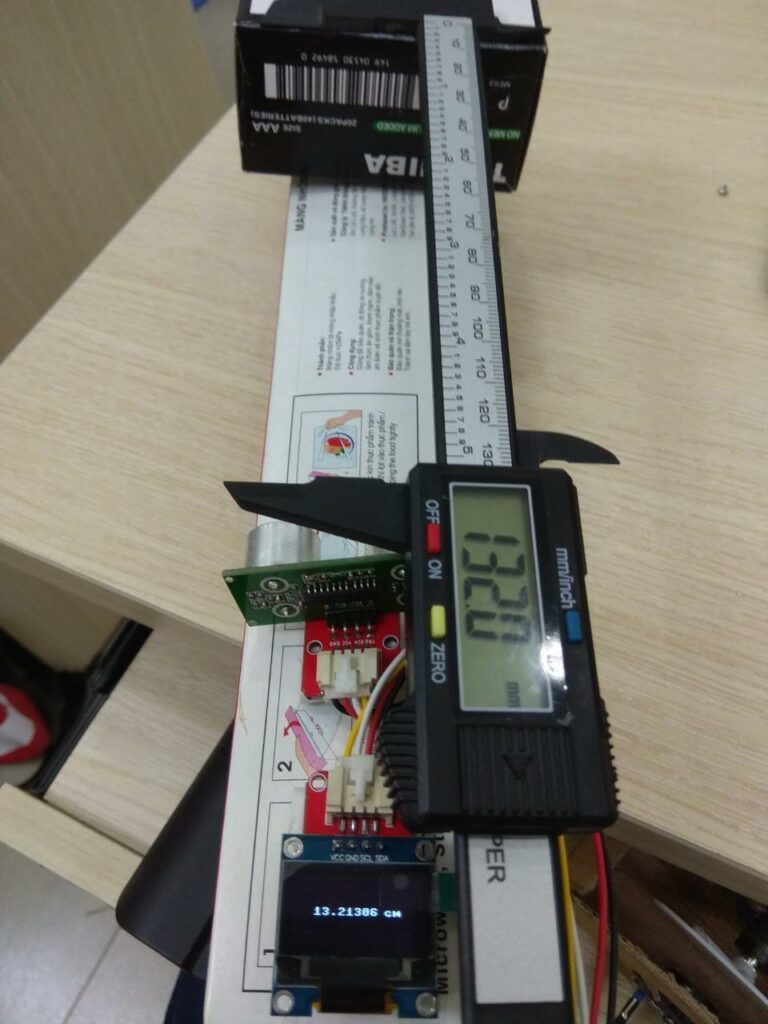

Máy đo khoảng cách sẽ thể hiện kết quả trên màn hình như hình dưới:
